उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संदर्भ मानक: | आईईसी62262, आईईसी60068-2-75 | रिग की सामग्री: | एल्यूमीनियम मिश्र धातु |
|---|---|---|---|
| प्रभाव ऊर्जा: | 0.14J से 50J तक | परीक्षण आईके स्तर: | IK01 से IK11 तक |
| रिलीज़ मोड: | मैनुअल रिलीज | प्रभाव कोण: | 0 ~ 90 डिग्री |
| प्रमुखता देना: | पेंडुलम हैमर इम्पैक्ट टेस्ट उपकरण,IK01 से IK11 प्रभाव परीक्षण यंत्र,यांत्रिक प्रभाव परीक्षण उपकरण |
||

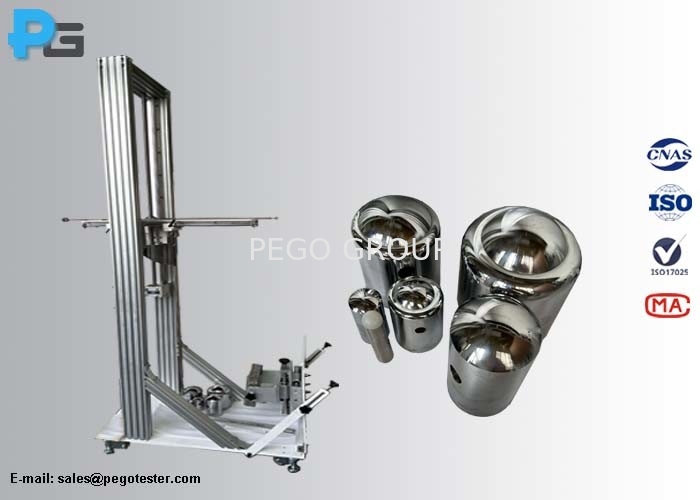

IK01 (0.14J) से IK11 (50J) पेंडुलम हैमर मैकेनिकल इम्पैक्ट टेस्ट डिवाइस IEC62262
1परिचय
पेंडुलम हथौड़ा यांत्रिक प्रभाव परीक्षण उपकरण IEC60068-2-75 परीक्षण Eha और IEC62262 की परीक्षण आवश्यकताओं को पूरा कर सकता है। उपकरण में प्रहार तत्व, स्विंग पाइप और परीक्षण रिग शामिल हैं।IK07 (2J) से IK11 (50J) के लिए हड़ताली तत्वों स्टील से बना है, IK01 से IK06 परीक्षणों के लिए प्रहार तत्व पॉलीमाइड से बना है और tयहाँ स्विंग पाइप के साथ फिक्सिंग के लिए प्रहार तत्व के बीच में एक छेद है, समकक्ष द्रव्यमान प्रहार तत्व के वास्तविक द्रव्यमान के बराबर नहीं है। स्विंग पाइप hae लंबाई 1000mm,और स्विंग पाइप के द्रव्यमान को हड़ताली तत्वों के संयोजन द्रव्यमान के अनुसार कॉन्फ़िगर किया जाता है. परीक्षण रिग एल्यूमीनियम मिश्र धातु से बना है, नीचे चार पहियों के साथ, और पूरे उपकरण को स्वतंत्र रूप से स्थानांतरित कर सकते हैं। गिरने की ऊंचाई IK01 से IK11 परीक्षण करने के लिए समायोजित है,उपकरण गिरने की ऊंचाई को इंगित करने के लिए एक डायल के साथ कॉन्फ़िगर करता हैयात्रा की ऊंचाई को प्रभावित बिंदुओं की अलग-अलग ऊंचाई के अनुरूप अनुकूलित किया जा सकता है।
पेंडुलम हथौड़ा उन मामलों में लागू किया जा सकता है जब प्रभाव बिंदु बिना ओवरहेन्ग के ऊर्ध्वाधर सतहों पर होते हैं। IK01 से IK06 परीक्षण परीक्षण प्लग, सॉकेट, माउंटिंग बोलक्स, ग्रंथियों पर लागू होते हैं,ढक्कनIK07 से IK11 परीक्षणों को प्रकाश व्यवस्था, EV चार्जिंग उपकरण और घरेलू उपकरणों के परीक्षण के लिए लागू किया जाता है।
2. पैरामीटर
| स्विंग पाइप |
स्टील पाइप 1 (लंबाईः 1000 मिमी, बाहरी व्यासः 15.9 मिमी, मोटाईः 1.5 मिमी) 2J से अधिक ऊर्जा के लिए स्टील पाइप 2 (लंबाईः 1000 मिमी, बाहरी व्यासः 9.0 मिमी, मोटाईः 0.5 मिमी) 2J से अधिक ऊर्जा के लिए |
| प्रभाव कोण | 0~900 |
| लिफ्टिंग स्ट्रोक | 200-1200 मिमी |
| धक्का मारने वाले हथौड़े |
नायलॉन से बने, IK01 से IK06 परीक्षणों के लिए धक्का देने वाले तत्वः ≤1J स्टील से बने स्ट्राइकिंग एलिमेंट्सः IK07 टेस्ट के लिए 2J, IK08 टेस्ट के लिए 5J, IK09 टेस्ट के लिए 10J, IK10 टेस्ट के लिए 20J |
| हथौड़ों का समकक्ष द्रव्यमान | ≤1J: 0.2KG, IK07: 0.5KG, IK08: 1.7KG, IK09: 5KG, IK10: 5KG, IK11: 10KG |
| हथौड़ा छोड़ने की विधि | मैनुअल रिलीज़ |
| घुड़सवार उपकरण |
1) IEC60068-2-75 चित्र D के अनुसार तैयार किया गया है।3, IK01 से IK06 परीक्षणों के लिए लागू
2) IK07 से IK10 परीक्षणों के लिए फ्लैट माउंटिंग प्लेट, 0-90° समायोज्य कोण, M6 पेंच छेद से सुसज्जित |
3अक्सर पूछे जाने वाले प्रश्न
1) गिरने की ऊँचाई कैसे ज्ञात की जाती है?
पेगोः उपकरण गिरने की ऊंचाई को इंगित करने के लिए एक डाय को कॉन्फ़िगर करता है। स्विंग पाइप को संबंधित ऊंचाई पर खींचें और इसे छोड़ दें।
| गिरने की ऊँचाई | |||||||||||||||
| ऊर्जा/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| समकक्ष द्रव्यमान/किलो | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| गिरने की ऊँचाई ± 1% मिमी | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
2नमूना की स्थिति कैसे करें?
Pego: उपकरण एक फ्लैट माउंटिंग फिटिंग के साथ विन्यस्त है, हल्के नमूनों का परीक्षण करने के लिए, वे माउंटिंग प्लेट पर रखा जा सकता है। और माउंटिंग प्लेट M6 पेंच छेद से लैस है,तो नमूना मजबूती से माउंटिंग प्लेट पर तय किया जा सकता है और 0-90° झुकाया जा सकता हैभारी या वॉल्यूम नमूनों के परीक्षण के लिए, उन्हें जमीन में रखा जा सकता है। IK01 से IK06 परीक्षण के लिए, प्लाईवुड माउंटिंग फिटिंग को फ्लैट माउंटिंग फिक्स्चर पर स्थापित किया जाता है।
3) द्वितीयक प्रभावों से कैसे बचें?
पेगोः प्रारंभिक प्रभाव के बाद हथौड़ा को हाथ से मारने वाले तत्व को पकड़कर रखा जाना चाहिए, जबकि विकृति को रोकने के लिए हाथ से बचना चाहिए।उपयोगकर्ता इलेक्ट्रॉनिक ब्रेक के साथ डिवाइस का भी उपयोग कर सकते हैं, लेकिन स्विंग आर्म के विकृत होने का खतरा है।
4) क्या आप स्थापना सेवा प्रदान करेंगे?
पेगो: उपकरण को स्थापना सेवा की आवश्यकता नहीं होगी, हम पूरे उपकरण को शिप करेंगे।
