उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संदर्भ मानक: | IEC62262, IEC60068-2-75, IEC61851-1 | आवेदन: | ईवी चार्जिंग उपकरण के बाड़े की यांत्रिक शक्ति को सत्यापित करें |
|---|---|---|---|
| परीक्षण आईके स्तर: | आईके08, आईके09, आईके10, आईके11 | प्रभाव ऊर्जा: | 5J, 10J, 20J, 50J |
| विन्यास: | हड़ताली तत्व, गाइडवे, स्विंग पाइप, परीक्षण रिग | गारंटी: | 12 महीने |
| प्रमुखता देना: | IK11 हथौड़ा प्रभाव परीक्षण उपकरण,मैकेनिकल स्ट्रेंथ हैमर इम्पैक्ट टेस्टिंग उपकरण,ईवीसीएस हथौड़ा प्रभाव परीक्षण उपकरण |
||

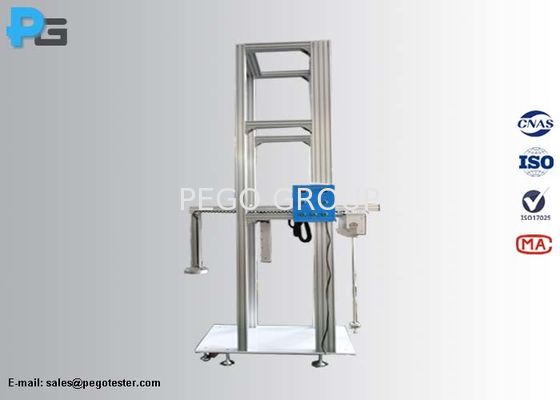

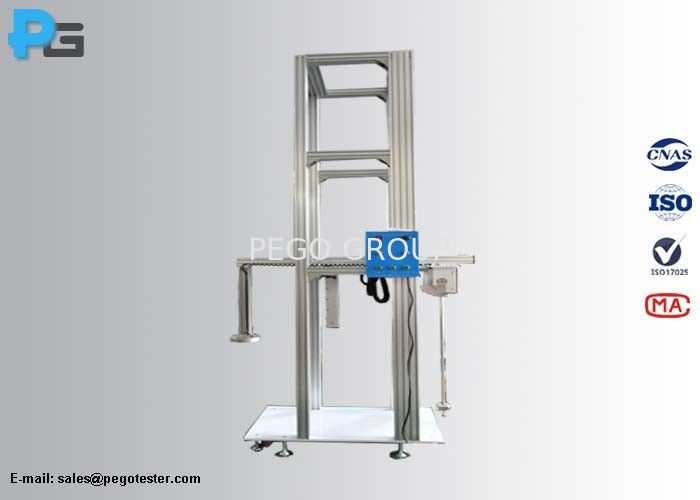

EVCS के बाड़े की यांत्रिक शक्ति का परीक्षण करने के लिए IK08 से IK11 यांत्रिक प्रभाव परीक्षण उपकरण
1. परिचय
IK यांत्रिक प्रभाव परीक्षण उपकरण IEC62262, IEC60068-2-75 टेस्ट Eha और टेस्ट Ehc के अनुसार डिज़ाइन किया गया है, और IEC61851-1 की परीक्षण आवश्यकताओं को पूरा कर सकता है। मानक आवश्यकताओं के अनुसार, EV आपूर्ति उपकरण के बाहरी बाड़े को IK08 और उससे ऊपर के यांत्रिक प्रभाव परीक्षणों का सामना करना चाहिए। यह उपकरण EV आपूर्ति उपकरण की ऊर्ध्वाधर और क्षैतिज सतह दोनों पर प्रभाव डाल सकता है, जिसका अर्थ है कि ऊर्ध्वाधर और पेंडुलम प्रभाव परीक्षण दोनों कर सकता है।
यह उपकरण इनसे मिलकर बना हैप्रहार करने वाले तत्व((5J/1.7kg*2, 10J/5kg*2, 20J/5kg*2, 50J/10KG*2), स्विंग पाइप, गाइडवे और टेस्ट रिग। प्रहार करने वाले तत्व स्विंग पाइप के साथ मिलकर IK08 से IK11 पेंडुलम हथौड़ा प्रभाव परीक्षण कर सकते हैं। प्रहार करने वाले तत्व गाइडवे के साथ मिलकर IK07 से IK11 ऊर्ध्वाधर हथौड़ा प्रभाव परीक्षण कर सकते हैं। टेस्ट रिग एल्यूमीनियम मिश्र धातु से बना है। नीचे चार पहियों के साथ, ताकि पूरा उपकरण स्वतंत्र रूप से घूम सके।
2. पैरामीटर
| स्विंग पाइप | 2J से अधिक ऊर्जा के लिए स्टील पाइप (लंबाई: 1000 मिमी, बाहरी व्यास: 15.9 मिमी, मोटाई: 1.5 मिमी) |
| गाइडवे |
Φ40mm*471mm, Φ68mm*385mm, Φ89mm*337mm, Φ108mm*481.5mm, Φ133mm*587mm *गाइडवे की ऊंचाई= गिरने की ऊंचाई+( हथौड़े में I+f) |
| लिफ्टिंग स्ट्रोक |
200-1500mm (क्षैतिज दिशा में) 200-2300mm (ऊर्ध्वाधर दिशा में) * नमूने की ऊंचाई के अनुसार लिफ्टिंग ऊंचाई को अनुकूलित किया जा सकता है |
| ड्रॉप मोड |
बटन नियंत्रण और विद्युत चुम्बक तात्कालिक रिलीज (ऊर्ध्वाधर प्रभाव परीक्षणों के लिए) मैनुअल नियंत्रण (पेंडुलम प्रभाव परीक्षणों के लिए) |
| प्रभाव हथौड़े | IK08, IK09, IK10 और IK11 पेंडुलम और ऊर्ध्वाधर प्रभाव परीक्षणों के लिए प्रहार करने वाले तत्व (5J*2, 10J*2, 20J*2, 50J*2), सामग्री: स्टील |
| कार्य शक्ति | 220V/50Hz |
| प्रहार करने वाले तत्वों की विशेषताएं | ||||
| ऊर्जा/J |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| समकक्ष द्रव्यमान±2%kg | 1.7 | 5 | 5 | 10 |
| सामग्री | स्टील | |||
| R/mm | 25 | 50 | 50 | 50 |
| D/mm | 60 | 80 | 100 | 125 |
| f/mm | 10 | 20 | 20 | 25 |
| r/mm | 6 | - | 10 | 17 |
| l/mm | निर्भर करता है | |||
 |
||||
गिरने की ऊंचाई
| ऊर्जा(J) | 5 | 10 | 20 | 50 |
| समकक्ष द्रव्यमान (kg) | 1.7 | 5 | 5 | 10 |
| गिरने की ऊंचाई मिमी±1% | 300 | 200 | 400 | 500 |
बाहरी यांत्रिक प्रभावों के खिलाफ सुरक्षा की डिग्री
| IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| 0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
3. अक्सर पूछे जाने वाले प्रश्न
1). 2 इन 1 क्या है?
पेगो: यह एक 2 इन 1 उपकरण है, जो ऊर्ध्वाधर हथौड़ा परीक्षण और पेंडुलम हथौड़ा परीक्षण दोनों कर सकता है। वे एक ही टेस्ट रिग साझा करते हैं, और स्वतंत्र रूप से काम करते हैं।
2). प्रहार करने वाले तत्वों के 2 सेट की आवश्यकता क्यों है?
पेगो: क्योंकि पेंडुलम प्रभाव परीक्षण के लिए प्रहार करने वाले तत्व का वास्तविक द्रव्यमान ऊर्ध्वाधर प्रभाव परीक्षण के लिए प्रहार करने वाले तत्व के वास्तविक द्रव्यमान के समान नहीं है। ऊर्ध्वाधर हथौड़े का समकक्ष द्रव्यमान प्रहार करने वाले तत्वों के वास्तविक द्रव्यमान के बराबर होता है। पेंडुलम हथौड़े का समकक्ष द्रव्यमान प्रहार करने वाले तत्वों के वास्तविक द्रव्यमान, स्विंग पाइप और नट्स आदि से बना होता है। इसके अतिरिक्त, ऊर्ध्वाधर हथौड़े और पेंडुलम हथौड़े की उपस्थिति में अंतर होता है, नीचे दिए गए चित्रों को देखें।
3). 2 इन 1 उपकरण की आवश्यकता क्यों है?
पेगो: 2 इन 1 उपकरण ऊर्ध्वाधर हथौड़े और पेंडुलम हथौड़े को एक उपकरण में जोड़ता है। व्यवहार में, ऊर्ध्वाधर हथौड़े का उपयोग क्षैतिज सतह पर किया जाता है, और पेंडुलम हथौड़े का उपयोग ऊर्ध्वाधर सतह पर किया जाता है। उपयोगकर्ता को इस 2 इन 1 उपकरण के साथ विभिन्न सतहों पर प्रभाव डालने के लिए नमूने को पलटने की आवश्यकता नहीं है। उन मामलों में जहां नमूना पलटने के लिए बहुत भारी है, 2-इन-1 डिवाइस अधिक व्यावहारिक है।
4). क्या इस उपकरण में s का कार्य हैकंडरी प्रभावसुरक्षा?
पेगो: हम इसे एक वैकल्पिक सुविधा के रूप में लेते हैं, उपयोगकर्ता पूछताछ करते समय इस फ़ंक्शन का उल्लेख कर सकते हैं। उपयोगकर्ता हाथ से द्वितीयक प्रभाव को रोक सकते हैं, या द्वितीयक प्रभाव को रोकने के लिए एक इलेक्ट्रिक ब्रेकर स्थापित कर सकते हैं।
5). प्रहार करने वाले तत्वों को कैसे छोड़ा जाए?
पेगो: विद्युत चुम्बकीय रूप से ऊर्ध्वाधर हथौड़े को छोड़ें, और पेंडुलम हथौड़े को मैन्युअल रूप से छोड़ें।
