उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लागू मानक: | IEC62196-1, IEC61032, IEC60529 आदि। | उंगली की लंबाई: | 80 ± 0.2 |
|---|---|---|---|
| जोड़ का आकार 1: | 30±0.2 | जोड़ का आकार 2: | 60±0.2 |
| बाधक का व्यास: | Ф75±0.2 | आईपी कोड: | IP2X |
| आवेदन: | ईवी सॉकेट-आउटलेट और वाहन कनेक्टर्स का परीक्षण | वारंटी: | 12 महीने |
| प्रमुखता देना: | आईईसी 62196 टेस्ट फिंगर प्रोब,42V विद्युत संकेतक परीक्षण उंगली जांच,ईवी कनेक्टर परीक्षण उपकरण |
||

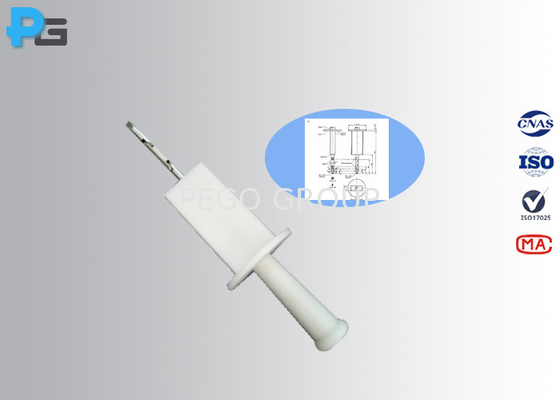

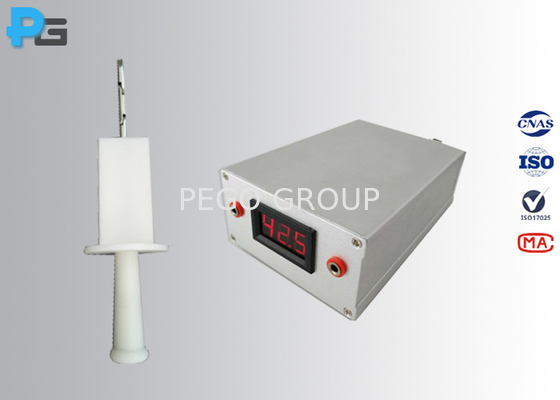

ईवी कनेक्टर्स परीक्षण उपकरण आईईसी 62196 परीक्षण फिंगर प्रोब बी 42 वी इलेक्ट्रिक संकेतक के साथ
1.टेस्ट फिंगर प्रोब बी का परिचयः
परीक्षण फिंगर जांच बी एक उच्च परिशुद्धता परीक्षण उपकरण है जिसका उपयोग ईवी सोकेट-आउटलेट और वाहन कनेक्टर्स का परीक्षण करने के लिए किया जा सकता है, यह सख्ती से आईईसी 61032 चित्र 2 के अनुसार डिज़ाइन किया गया है,और IEC62196-1 खंड 10 की आवश्यकताओं को पूरा करता है.1, UL507, UL1278 चित्र 8 और IEC60529 चित्र 2. परीक्षण उंगली जांच खतरनाक भागों तक पहुंच के खिलाफ बुनियादी सुरक्षा का सत्यापन करने के लिए है,यह भी एक उंगली के साथ पहुँच के खिलाफ सुरक्षा की जाँच करने के लिए प्रयोग किया जाता है.
परीक्षण उंगली जांच बी उंगली, बैफल, अछूता हैंडल से बना है, और यह विरोधी बिजली के झटके परीक्षण के लिए हैंडल के अंत में एक मगरमच्छ क्लिप के साथ अनुकूलित किया जा सकता है।यह भी खिंचाव सुरक्षा परीक्षण के लिए 10N थ्रस्टर के साथ सीधे अनुकूलित या खींचने और धक्का गतिमान के साथ लैस करने के लिए हैंडल के अंत में एक एम 6 threaded छेद अनुकूलित किया जा सकता है.
2संयुक्त परीक्षण उंगली का विनिर्देश
| मॉडल | पीजी-टीपीबी | पीजी-टीपीबी ((1) | पीजी-टीपीबी ((2) | पीजी-टीपीबी ((3) |
| जोड़ों का आकार 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| जोड़ों का आकार 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| उंगली की लंबाई | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| फिंगरटिप से बैफल का आकार | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| अंगुली के छोर से काटने वाली बेलनाकार | आर2±005 | आर2±005 | आर2±005 | आर2±005 |
| उंगलियों का टुकड़ा | S4±005 | S4±005 | S4±005 | S4±005 |
| उंगली काटना कोण | 37o0 -10′ | 37o0 -10′ | 37o0 -10′ | 37o0 -10′ |
| उंगलियों की उंगलियों की उंगलियों की उंगलियां | 14o0 -10′ | 14o0 -10′ | 14o0 -10′ | 14o0 -10′ |
| व्यास | F12 0 -0.05 | F12 0 -0.05 | F12 0 -0.05 | F12 0 -0.05 |
| खंड A-A का व्यास | Ф50 | Ф50 | ---- | Ф50 |
| सेक्टर A-A की चौड़ाई | 20±0.2 | ---- | ---- | 20±0.2 |
| बफ़ल का व्यास | एफ75±0.2 | एफ75±0.2 | एफ125±0.2 | एफ75±0.2 |
| बफ़ल की मोटाई | 5±05 | 5±05 | ---- | 5±05 |
| बल | ---- | ---- | ---- | 10-30N |
| मानक का अनुपालन | IEC61032 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
3. परीक्षण उंगली जांच का चित्र
4. सामान्य प्रश्न
1) परीक्षण उंगली जांच बी किस मानक के अनुरूप है?
उत्तर: यह IEC61032, IEC60529, IEC62196, IEC60335, IEC61851-1, IEC60061 आदि को पूरा कर सकता है।
2) क्या परीक्षण उंगली जांच बी कैलिब्रेशन प्रमाण पत्र के साथ आता है?
उत्तर: हां, यह तीसरे प्रयोगशाला के कैलिब्रेशन प्रमाणपत्र के साथ आ सकता है, लेकिन लागत अकेले चार्ज की जाती है।
3) परीक्षण उंगली जांच B का नेतृत्व समय क्या है?
उत्तर: हमारे पास जांच स्टॉक में है, इसे तुरंत भेज दिया जा सकता है।
4) क्या जांच प्रणोदक के साथ है?
उत्तर: हमारे पास चयन के लिए दो मॉडल हैं, एक बिना थ्रस्टर के लेकिन एम 6 के साथ हैहैंडल के अंत में घुमावदार छेद, दूसरा थ्रस्टर के साथ है और थ्रस्टर को 10N, 50N आदि के साथ अनुकूलित किया जा सकता है।
