उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | IEC62196 चित्र 9 और चित्र 10 | एक बल को नापें: | 20एन |
|---|---|---|---|
| एक चित्र नापें: | चित्र 9 | एक व्यास नापें: | 3 मिमी |
| गेज बी फोर्स: | 1N | गेज बी चित्रा: | चित्र 10 |
| गेज बी व्यास: | 1 मिमी | वारंटी: | 12 महीने |
| प्रमुखता देना: | विद्युत वाहन सोकेट-आउटलेट गेज,आईईसी 62916 परीक्षण जांच,शटरों की जाँच के लिए परीक्षण जांच |
||

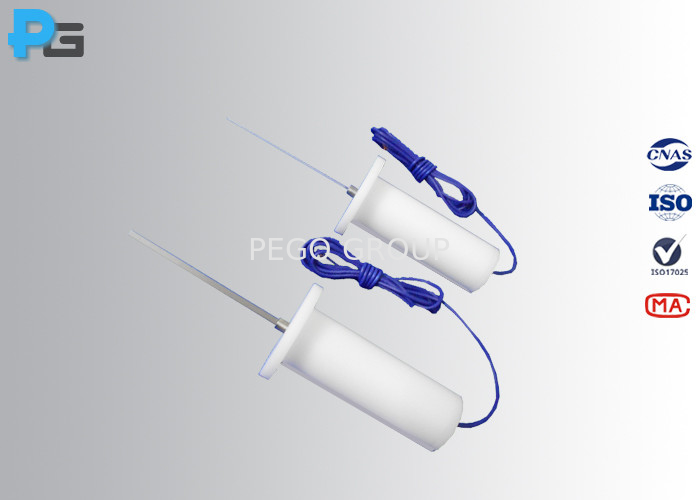

आईईसी 62916विद्युत वाहनों के सोकेट-आउटलेट20N के साथ गेज A और 1N के साथ गेज B, जो कि शटर परीक्षण जांच के लिए है
1. गेज ए और बी परीक्षण जांचों का परिचयः
गेज ए और बी परीक्षण जांचों को IEC62196-1-2022 खंड 10.2 चित्र 9 और चित्र 10 के अनुसार सख्ती से डिजाइन किया गया है।यह ईवी सॉकेट का परीक्षण करने के लिए प्रयोग किया जाता हैट्लीट. और यह परीक्षण तार, अछूता हैंडल और थ्रस्टर से बना है.
परीक्षण विधिः
- चित्र 9 के अनुसार गेज ए को सक्रिय संपर्कों के अनुरूप प्रवेश छेद और 20N के बल के साथ संलग्न सतह के किसी अन्य उद्घाटन पर लागू किया जाता है।गेज सबसे प्रतिकूल स्थिति में शटर पर लागू किया जाता है, क्रमशः तीन दिशाओं में, तीन दिशाओं में से प्रत्येक में लगभग 5 सेकंड के लिए एक ही स्थान पर। प्रत्येक आवेदन के दौरान गेज को घुमाया नहीं जाना चाहिए,और यह इस तरह से लागू किया जाना चाहिए कि 20N बल बनाए रखा जाता हैएक दिशा से दूसरी दिशा में गेज को स्थानांतरित करते समय कोई बल नहीं लगाया जाता है लेकिन गेज को वापस नहीं लिया जाना चाहिए।
- चित्र 10 के अनुसार गेज बी, फिर 1 एन के बल के साथ लागू किया गया और तीन दिशाओं में, प्रत्येक दिशा में लगभग 5 सेकंड के लिए, स्वतंत्र आंदोलनों के साथ,प्रत्येक आंदोलन के बाद गेज को वापस खींचना.
2. पैरामीटरगेज ए और बी परीक्षण जांचों के लिएः
| 20N धक्का बल | कठोर स्टील के तार | व्यासः 3+0.03 मिमी, लंबाईः 80±0.5 मिमी |
| कठोर स्टील के तार की नोक | R0.2 + 0.05 | |
| 1N धक्का बल | कठोर स्टील के तार | व्यासः 1+0.015 मिमी, लंबाईः 80±0.5 मिमी |
| कठोर स्टील के तार की नोक | R0.05 |

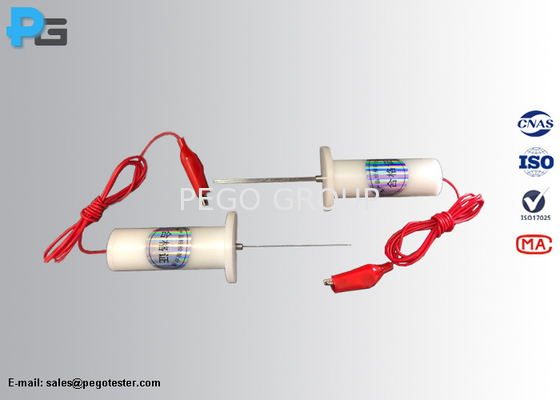

3चित्रगेज ए और बी परीक्षण जांचों के:
4. सामान्य प्रश्न
1) परीक्षण जांच किस मानक के अनुरूप होती है?
उत्तर: यह IEC62916-1 खंड 10.2 चित्र 9 और 10, IEC60884-1 चित्र 9 और 10 आदि को पूरा कर सकता है।
2) क्या परीक्षण जांचों के साथ कैलिब्रेशन प्रमाण पत्र आएगा?
उत्तर: हां, यह तीसरे प्रयोगशाला के कैलिब्रेशन प्रमाणपत्र के साथ आ सकता है, लेकिन लागत अकेले चार्ज की जाती है।
परीक्षण जांचों का नेतृत्व समय क्या है?
उत्तर: हमारे पास जांच स्टॉक में है, इसे तुरंत भेज दिया जा सकता है।
