आईईसी 62196-1 खंड 25.3 कॉर्ड एंकरिंग पुल फोर्स और EV प्लग और वाहन कनेक्टर्स के लिए टॉर्क परीक्षक

IEC 62196-1 Clause 25.3 Cord Anchorage Pull Force And Torque Tester For EV Plugs And Vehicle Connectors

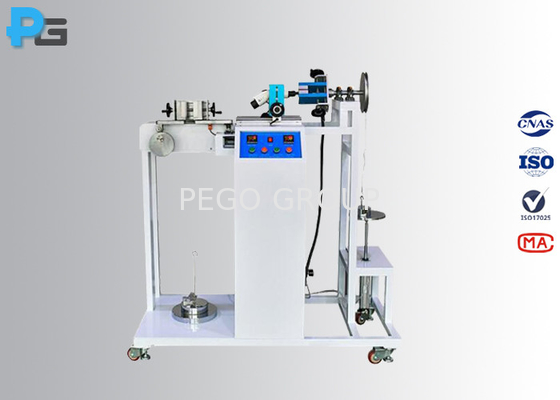

IEC 62196-1 Clause 25.3 Cord Anchorage Pull Force And Torque Tester For EV Plugs And Vehicle Connectors IEC 62196-1 Clause 25.3 Cord Anchorage Pull Force And Torque Tester For EV Plugs And Vehicle Connectors

बड़ी छवि :  आईईसी 62196-1 खंड 25.3 कॉर्ड एंकरिंग पुल फोर्स और EV प्लग और वाहन कनेक्टर्स के लिए टॉर्क परीक्षक

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: PEGO GROUP
प्रमाणन: Third-Lab Calibration Certificate
मॉडल संख्या: पीजी-पीसीटी2
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD3000~USD3500
पैकेजिंग विवरण: लकड़ी का मामला
प्रसव के समय: 30 कार्यदिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 20 सेट / महीना
विस्तृत उत्पाद विवरण
मानक: IEC62196-1 खंड 25.3 और IEC60309-1 खंड 23.3 एप्लाइड ईयूटी: ईवी प्लग और वाहन कनेक्टर
चलाने का तरीका: पुल परीक्षण के लिए मोटर, टॉर्क परीक्षण के लिए सिलेंडर टोर्क आर्म: 100 मिमी या 200 मिमी
काम करने की शक्ति: एसी 220 वी / 50 हर्ट्ज वारंटी: 12 महीने10
प्रमुखता देना:

IEC 62196-1 खींच बल और टोक़ परीक्षक

,

कोर्ड एंकरिंग खींच बल और टोक़ परीक्षक

आईईसी 62196-1 खंड 25.3 कॉर्ड एंकरिंग पुल फोर्स और EV प्लग और वाहन कनेक्टर्स के लिए टॉर्क परीक्षक

1. तार अंकुरण खींच बल और टोक़ परीक्षक का विवरण

केबल अंकरेज खींच बल और टोक़ परीक्षक IEC62196-1 खंड 25.3 चित्रा 17 और IEC60309-1 खंड 23 के अनुसार डिज़ाइन किया गया है।3इसका प्रयोग विद्युत वाहन के प्लग और लचीली केबल से युक्त वाहन के कनेक्टर्स पर तनाव और टॉर्क का परीक्षण करने के लिए किया जाता है।यह संभव नहीं है कि तार को उपकरण में इस हद तक धकेल दिया जाए कि तार या उपकरण के आंतरिक भागों को क्षति हो सकती है।.

परीक्षण पद्धति के अनुसार, तार को तार की अँगूठी या किसी अन्य उपयुक्त बिंदु से लगभग 20 मिमी की दूरी पर एक निशान बनाया जाना चाहिए।और फिर 1 बार/सेकंड की गति से 100 बार के लिए तार के लिए स्थिर खींच बल लागू. फिर 1 मिनट के लिए उपकरण के जितना संभव हो उतना करीब एक टोक़ लागू करें। परीक्षण के बाद,कॉर्ड मार्किंग की स्थिति का विस्थापन खींच बल और टोक़ तालिका में दिखाए गए विस्थापन से अधिक नहीं होना चाहिए.

संरचना:



2. केबल अंकरेज खींच बल और टोक़ परीक्षक के पैरामीटर

खींचने का बल वजन 50N*1, 60N*1 (110N प्राप्त कर सकते हैं), 40N*2, 100N*2 (संयुक्त भार 160N, 200N, 240N, 250N, 500N का एहसास कर सकते हैं)
टॉर्क वजन 6N*1, 7N*1, 12N*1, 15N*1, 23N*1, (110N*1) (0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m के टोक़ परीक्षणों को महसूस कर सकते हैं)
टॉर्क बांह 100 मिमी (φ200 मिमी)
टॉर्क समय 0-99H59M59S, डिफ़ॉल्ट 1 मिनट
परीक्षण समय 0~9999 पूर्वनिर्धारित, डिफ़ॉल्ट 100 बार
परीक्षण गति 1 बार/सेकंड
ड्राइव मोड

मोटर (ट्रैक परीक्षण के लिए)

सिलेंडर (टॉर्क परीक्षण के लिए)

कार्य शक्ति AC 220V/50Hz
कार्य की स्थिति 0-40°C (तापमान), 30%-90% (आर्द्रता)
आयाम और वजन W1600mm*D500mm*H1135mm, 100kg



तालिका 11 - केबल अंकुरण के लिए खींच बल और टोक़ परीक्षण मान

नामित धारा (A) खींचने की शक्ति (एन) टॉर्क (एन.एम.) अधिकतम विस्थापन (मिमी)
5 से 20 160 0.6 2
30 से 32 200 0.7 2
60 से 70 240 1.2 2
125 240 1.5 2
200 250 2.3 2
250 500 11.0 5
400 500 11.0 5
500 500 11.0 5
600 और 630 600 11.0 5
800 600 11.0 5



3. तार लंगर खींच बल और टोक़ परीक्षक की संरचना

यह तनाव लागू करने के लिए वजन, भार और टॉर्क हथियारों को टॉर्क प्राप्त करने के लिए अपनाता है। लागू तनाव और टॉर्क परीक्षण समय के परीक्षण समय को नियंत्रित करने के लिए पूर्व निर्धारित काउंटर और डिजिटल टाइमर का उपयोग करें।परीक्षण समय या परीक्षण समय तक पहुंचने पर उपकरण स्वचालित रूप से बंद हो जाएगापरीक्षण के बाद, चार्जिंग गन कनेक्टर के लचीले केबल का अधिकतम अनुमत विस्थापन मानक आवश्यक मूल्य से अधिक नहीं होना चाहिए।

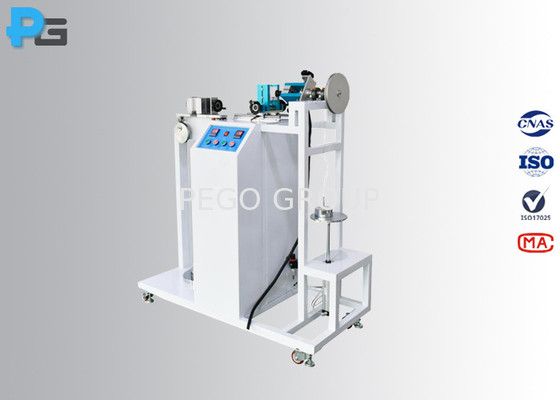

4. तार अंकुरण खींच बल और टोक़ परीक्षक के आंकड़े

 आईईसी 62196-1 खंड 25.3 कॉर्ड एंकरिंग पुल फोर्स और EV प्लग और वाहन कनेक्टर्स के लिए टॉर्क परीक्षक 0
