IEC62196-1 खंड 26.4 EV प्लग और वाहन कनेक्टर केबल झुकाव परीक्षण उपकरण झुकाव परीक्षण के लिए

IEC62196-1 Clause 26.4 EV Plug And Vehicle Connector Cable Bending Test Apparatus For Flexing Test
IEC62196-1 Clause 26.4 EV Plug And Vehicle Connector Cable Bending Test Apparatus For Flexing Test
video play

बड़ी छवि :  IEC62196-1 खंड 26.4 EV प्लग और वाहन कनेक्टर केबल झुकाव परीक्षण उपकरण झुकाव परीक्षण के लिए

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: PEGO
प्रमाणन: Third-lab calibration certificate
मॉडल संख्या: पीजी-एफटी01
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD3100-USD6500/set
पैकेजिंग विवरण: लकड़ी का केस
प्रसव के समय: 25 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 20 सेट / महीना
विस्तृत उत्पाद विवरण
मानक: IEC62196-1 खंड 26.4 गति नापो: 60 चक्र/मिनट
स्विंग कोण: 90° चलाने का तरीका: सर्वो मोटर
काम करने की शक्ति: 220V/50Hz लागू: ईवी प्लग और वाहन कनेक्टर
वारंटी: 12 महीने वजन: 20N, 25N, 50N, 75N, 100N या अनुकूलित किया जा सकता है
प्रमुखता देना:

वाहन कनेक्टर केबल झुकाव परीक्षण उपकरण

,

फ्लेक्सिंग परीक्षण केबल झुकाव परीक्षण उपकरण

IEC62196-1 खंड 26.4 EV प्लग और वाहन कनेक्टर केबल झुकाव परीक्षण उपकरण झुकाव परीक्षण के लिए

1केबल झुकने के परीक्षण यंत्र का परिचय

तार झुकने परीक्षण उपकरण IEC62196-1 खंड 26.4 चित्र 20 और तालिका 14 के अनुसार डिजाइन किया गया है,यह ईवी प्लग और वाहन कनेक्टर के गैर-पुनर्स्थापित सहायक उपकरण के यांत्रिक भार झुकने परीक्षण करने के लिए लागू किया जाता है.



परीक्षण विधिः

नमूना उपकरण के दोलनशील अंग पर इस प्रकार से तय किया जाता है कि यात्रा के मध्य में केबल पर एक भार लगाया जाता है,और सहायक उपकरण के नामित धारा के बराबर एक वर्तमान कंडक्टरों के माध्यम से पारित किया जाता है, उनके बीच वोल्टेज नामित वोल्टेज होने के नाते, दोहराने वाले सदस्य को 90° के कोण के माध्यम से आगे और पीछे ले जाया जाता है (45° ऊर्ध्वाधर के दोनों ओर),झुकने की संख्या 20000 और झुकने की दर 60 प्रति मिनटपरीक्षण के बाद, नमूने इस दस्तावेज़ के अर्थ में कोई क्षति नहीं दिखाना चाहिए।



संरचना:

यह उपकरण फर्श-स्टैंड संरचना को अपनाता है और पीएलसी और टच स्क्रीन द्वारा नियंत्रित किया जाता है। गति, परीक्षण समय और कोण पूर्व निर्धारित किया जा सकता है, और यह अंतर्निहित भार है।मशीन को आसानी से स्थानांतरित करने के लिए 4 रोलर्स से लैस करें.



2केबल झुकने के परीक्षण यंत्र का विनिर्देश

नियंत्रण प्रणाली पीएलसी+टच स्क्रीन
ड्राइव मोड सर्वो मोटर
परीक्षण गति 60 चक्र/मिनट
कोण संकेतक 0-3600, स्टेनलेस स्टील से बने
झुकाव कोण 90°, ±450ऊर्ध्वाधर या किसी भी वांछित कोण से दोनों तरफ से
परीक्षणों की संख्या 0~999999. मानक डिफ़ॉल्टः 20000 चक्र
भार 200~250V/0~400A (समायोज्य)
वजन 20N, 25N, 50N, 75N, 100N या अनुकूलित किया जा सकता है
नमूना क्लैंप मैकेनिकल क्लैंपिंग
कार्य शक्ति 220V/50Hz



तालिका 14 - यांत्रिक भार झुकने का परीक्षण

नामित धारा (A) बल (एन)
20 तक और सहित 20
21 से लेकर 32 तक 25
33 से लेकर 70 तक 50
71 से लेकर 250 तक 75
251 से लेकर 400 तक 100
401 से लेकर 500 तक 120
501 से लेकर 600 तक 140
601 से लेकर 800 तक 180

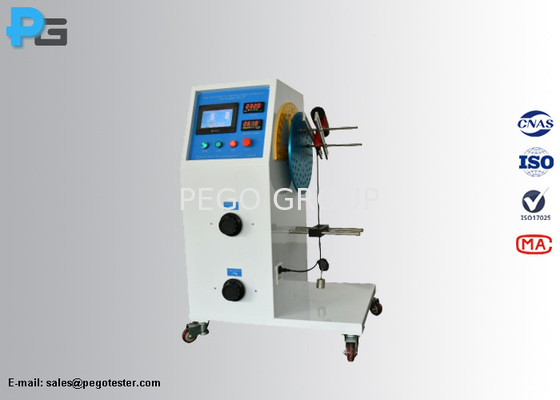

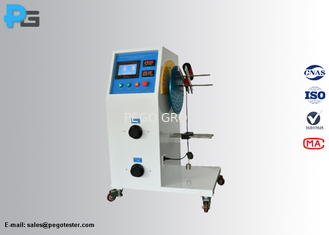

3केबल झुकने के परीक्षण यंत्र का चित्र

  IEC62196-1 खंड 26.4 EV प्लग और वाहन कनेक्टर केबल झुकाव परीक्षण उपकरण झुकाव परीक्षण के लिए 0



4. सामान्य प्रश्न

1) क्या कॉर्ड बेंडिंग टेस्ट उपकरण के साथ कैलिब्रेशन सर्टिफिकेट दिया जाएगा?

उत्तर: हाँ, यह कैलिब्रेशन प्रमाण पत्र के साथ डिलीवरी करेगा, लागत अतिरिक्त है।



2) स्विंग कोण क्या है?

उत्तरः कोण 0-360 से समायोजित किया जा सकता है0स्वतंत्र रूप से (मानक आवश्यक 900, ±450ऊर्ध्वाधर या किसी भी वांछित कोण से दोनों तरफ से) ।



3) गति क्या है?

उत्तरः गति 0 से 60 चक्र/मिनट तक सेट की जा सकती है।



4) किस पैकेज का प्रयोग शिपमेंट के लिए किया जाएगा?

उत्तर: उपकरण लकड़ी के मामले में पैक किया जाएगा।



5) हम इस आइटम का ऑर्डर कैसे कर सकते हैं?

उत्तरः कृपया हमें जांच भेजें, हमारे विक्रेता 24 घंटे के भीतर आपसे संपर्क करेंगे।
