उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | आईईसी62196-1, आईईसी60112 | प्रदर्शन मोड: | बटन प्रकार |
|---|---|---|---|
| बूंदों की ऊंचाई: | 35 मिमी | इलेक्ट्रोड दबाव: | 1.0±0.05N |
| परीक्षण वोल्टेज: | 0-600V सेटटेबल | काम करने की शक्ति: | AC 220V 50HZ या अनुकूलित किया जा सकता है |
| वारंटी: | 12 महीने | प्रयोग: | सीटीआई और पीटीआई परीक्षण |
| प्रमुखता देना: | बटन प्रकार लीक ट्रैकिंग परीक्षण उपकरण,IEC62916-1 रिसाव ट्रैकिंग परीक्षण उपकरण,विद्युत वाहनों में रिसाव का पता लगाने के लिए परीक्षण उपकरण |
||

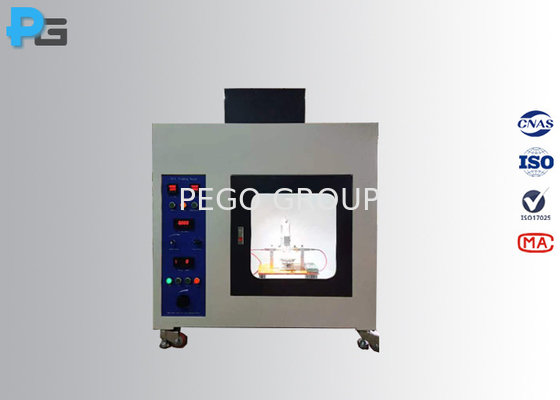

1. लीक ट्रैकिंग परीक्षण उपकरण की शुरूआत
रिसाव ट्रैकिंग परीक्षण उपकरण सख्ती से IEC60112 मानक की आवश्यकताओं के अनुसार डिजाइन और निर्मित है, उपकरण IEC62196-1 खंड 28.4 और 29 द्वारा आवश्यक है।6.ट्रैकिंग परीक्षण एक ठोस अछूता सामग्री की सतह पर 2 मिमी * 5 मिमी प्लेटिनम इलेक्ट्रोड के बीच एक निश्चित वोल्टेज लागू करने के लिए है और एक प्रवाहकीय तरल (0.1% एनएच) ड्रॉप4CL)with a specified droplet volume at a fixed height (35mm) for 30s to evaluate the leakage resistance of the surface of solid insulating materials under the combined action of electric field and humid or polluted media, और इसके तुलनात्मक ट्रैकिंग इंडेक्स (सीटीआई) और ट्रैकिंग इंडेक्स (पीटीआई) के प्रतिरोध को निर्धारित करें।
2. रिसाव ट्रैकिंग परीक्षण उपकरण का अनुप्रयोग
रिसाव ट्रैकिंग परीक्षण उपकरण प्रकाश उपकरणों, निम्न वोल्टेज विद्युत उपकरणों, घरेलू उपकरणों के अनुसंधान, उत्पादन और गुणवत्ता निरीक्षण विभागों के लिए लागू है,मशीन टूल्स, मोटर्स, बिजली उपकरण, इलेक्ट्रॉनिक उपकरण, विद्युत उपकरण, और आदि। यह भी इन्सुलेशन सामग्री और इंजीनियरिंग प्लास्टिक के लिए उपयुक्त है,विद्युत कनेक्टर और सहायक भागों का उद्योग.
3. रिसाव ट्रैकिंग परीक्षण उपकरण की संरचना
ट्रैकिंग इंडेक्स परीक्षण उपकरण हैएकल चिप और प्रेस बटन द्वारा नियंत्रित किया जाता है। अंतराल समय, ड्रॉप मात्रा, रिसाव वर्तमान और परीक्षण वोल्टेज सभी नियंत्रण कक्ष पर सेट किया जा सकता है।गिरावट की ऊंचाई को एक गेज ब्लॉक द्वारा मापा जा सकता है, और उपकरण घटी के आकार को नियंत्रित करता है जो कि सोलेनोइड वाल्व के स्विच को घड़ी की दिशा में या विपरीत दिशा में समायोजित करता है। परीक्षण उपकरण अंतर्निहित वायु निकास है,सामने का पैनल प्रयोग प्रक्रिया के आसान अवलोकन के लिए पारदर्शी है.
4. लीक ट्रैकिंग परीक्षण उपकरण के मापदंड
| नियंत्रण विधि | बटन + मीटर |
| स्टेशन | 1 |
| बूंदों की ऊँचाई |
35 मिमी±5 मिमी |
| बूंदों का अंतर |
30s±5s, 50 बूंदेंः 24.5min±2min |
| बूंदों का आकार |
20 बूंदें: 0.380 ग्राम~0.480 ग्राम, 50 बूंदें: 0.997 ग्राम~1.147 ग्राम |
|
परीक्षण समाधान |
समाधान A: 0.1%NH4Cl, 3.95±0.05Ωm, समाधान B: 1.98±0.05Ωm |
|
बूंदों की संख्या |
0~9999 (पूर्वनिर्धारित, रिकॉर्ड और प्रदर्शन) |
|
परीक्षण हवा की गति |
0.2m/s |
|
शॉर्ट सर्किट धारा की गिरावट |
1.0A±0.1A 10% की गिरावट |
|
रिसाव सूचक |
0.50A±10%, 2.00s±10% |
| इलेक्ट्रोड की सामग्री | ≥99% प्लेटिनम |
| इलेक्ट्रोड का आकार | 2 मिमी±0.1 मिमी) × ((5 मिमी±0.1 मिमी) × ((40 मिमी±5 मिमी), लंबाई≥12 मिमी, चाकू के किनारे का कोणः 30°±2° |
|
इलेक्ट्रोड दूरी |
4.0mm±0.1mm, कोणः 60°±5° |
|
इलेक्ट्रोड दबाव |
1.00±0.05N |
|
इलेक्ट्रोड वोल्टेज |
100~600V |
|
सुरक्षित संचालन इंटरफ़ेस |
कांच की खिड़की खोलने पर स्वचालित रूप से बंद कर दिया |
5पैकिंग सूचीलीक ट्रैकिंग परीक्षण उपकरण
| नहीं. | वस्तु | इकाई | मात्रा |
| 1 | परीक्षक | सेट | 1 |
| 2 | ब्लॉक गेज (4 मिमी) | टुकड़ा | 1 |
| 3 | ग्लासवेयर | टुकड़ा | 2 |
| 4 | ट्रे | टुकड़ा | 1 |
| 5 | 35 मिमी ऊंचाई गेज | टुकड़ा | 1 |
| 6 | सूक्ष्म इलेक्ट्रॉनिक पैमाने | टुकड़ा | 1 |
| 7 | पावर कॉर्ड | टुकड़ा | 1 |
| 8 | उपयोगकर्ता पुस्तिका | प्राप्त | 1 |

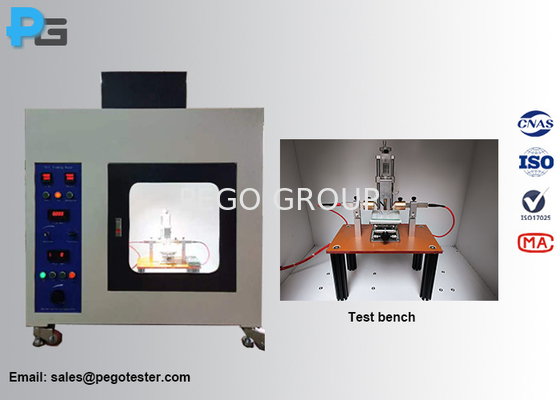

5परीक्षण बेंचलीक ट्रैकिंग परीक्षण उपकरण
