उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लागू मानक: | आईईसी 62196-1, आईईसी 60529, आईईसी 60598 | आईपी कोड: | IPX3 और IPX4 |
|---|---|---|---|
| यू टी: | इलेक्ट्रिक वाहनों के प्लग और कनेक्टर | नोजल का व्यास: | Φ0.4 मिमी |
| टर्नटेबल का व्यास: | 800 मिमी | छेद के बीच की दूरी: | 50 मिमी |
| वारंटी: | 12 महीने | शक्ति: | एसी 220 वी / 50 हर्ट्ज |
| प्रमुखता देना: | विद्युत वाहन जलरोधक परीक्षण मशीन,आईईसी 62196-1 जलरोधक परीक्षण मशीन,ऑसिलेटिंग ट्यूब वाटरप्रूफ टेस्टिंग मशीन |
||
1. दोलन नली जलरोधी परीक्षण मशीन का परिचय:
ऑसिलेटिंग ट्यूब वाटरप्रूफ टेस्टिंग मशीन को IEC60529 चित्र 4, खंड 14 के अनुसार डिजाइन किया गया है।2.3 और 14.2.4, और यह मानक IEC62196-1 खंड 20 द्वारा आवश्यक है।2यह छिड़काव (आईपीएक्स 3) और पानी के छिड़काव (आईपीएक्स 4) परीक्षण के खिलाफ सुरक्षा का सत्यापन करने के लिए लागू किया जाता है, और व्यापक रूप से विद्युत वाहन, वी प्लग और कलेक्टर, इलेक्ट्रॉनिक्स, प्रकाश व्यवस्था,विद्युत घटकऑटो पार्ट्स आदि।IPX3 और IPX4 जलरोधक परीक्षण उपकरण में दोलन ट्यूब (R200 से R1600), टर्नटेबल, जल टैंक, नियंत्रण इकाइयां (टच स्क्रीन + पीएलसी), प्रवाहमीटर, दबाव गेज आदि शामिल हैं।दोलन ट्यूब SUS304 स्टेनलेस स्टील से बना है.
IPX3: दोहरी ट्यूब में केंद्र बिंदु के दोनों ओर 60° की चाप पर छिड़काव छेद हैं (अन्य छेद अवरुद्ध हैं), कुल प्रवाह दर मानक आवश्यकता के अनुसार समायोजित की जाती है,परीक्षण के लिए संलग्नक को अर्धचक्र के मध्य बिंदु पर रखा जाता है, ट्यूब को ऊर्ध्वाधर के दोनों ओर 120°, 60° के कोण से दोहराने के लिए प्रेरित किया जाता है, एक पूर्ण दोहराने का समय (2*120°) लगभग 4 सेकंड और परीक्षण अवधि 5 मिनट होती है।फिर क्षैतिज दिशा में 90 ° के लिए खोल घुमाएँ, और 5 मिनट के लिए परीक्षण, स्विंग ट्यूब का अधिकतम अनुमेय त्रिज्या 1600 मिमी है।
IPX4: दोलन नली में अर्धचक्र के पूरे 180° पर छिड़काव छेद होते हैं, कुल प्रवाह दर को मानक आवश्यकताओं के अनुसार समायोजित किया जाता है, और एक प्रवाहमीटर के साथ मापा जाता है।ट्यूब लगभग 360° के कोण के माध्यम से दोलन करने के लिए किया जाता हैऊर्ध्वाधर के दोनों ओर 180° और एक पूर्ण दोलन (2*360°) का समय लगभग 12 सेकंड है। परीक्षण की अवधि 10 मिनट है।परीक्षण कोष्ठक के समर्थन को छिद्रित किया जाना चाहिए ताकि पानी के लिए एक बैफल न बन सके।; प्रत्येक दिशा में स्विंग ट्यूब को अधिकतम घुमाएं, ताकि शेल सभी दिशाओं में छप जाए।
2दोलन नली जलरोधक परीक्षण मशीन की विशेषताएं:
● IPX3 और IPX4 परीक्षण के लिए
● उपकरण और टर्नटेबल का खोल जंग रहित सुनिश्चित करने के लिए SUS304# स्टेनलेस स्टील से बना है।
● डबल स्तंभ संरचना को अपनाता है, स्थापित करने में आसान और स्थिर घूर्णन।
● समायोज्य ट्रंडल्स से लैस, उपकरण को स्थानांतरित करना आसान बनाता है।
● टैंक उपकरण के नीचे है, पानी के तैरते गेंद वाल्व की मदद से पानी के स्तर को नियंत्रित करने के लिए ऑटो, और कम पानी के स्तर के कारण होने वाले नुकसान से बचाने के लिए उच्च या निम्न स्तर पर अलार्म।
● ऑसिलेटिंग ट्यूब ड्राइव: पैनासोनिक सर्व मोटर को अपनाता है, जिसमें कम शोर और उच्च सटीकता की विशेषताएं हैं।
● टर्नटेबल ड्राइवः चीनी ब्रांड स्टेप मोटर को अपनाता है, टच स्क्रीन द्वारा गति और कोण को समायोजित कर सकता है, और दिशाओं को ऑटो नियंत्रित कर सकता है (लाइव परीक्षण करने के लिए नमूने के लिए उपयुक्त है) ।
● बिजली के लिए समय सेटिंगः बिजली बंदः 0-999min-पावर परः 0-999min-पावर बंदः 0-999min
● नियंत्रण घटक: 7 इंच का टच स्क्रीन+ पैनासोनिक पीएलसी।
3दोलन नली जलरोधक परीक्षण मशीन का मापदंड
| मॉडल | IPX34C | |||||||
| ट्यूब त्रिज्या | R1600 | R1400 | R1200 | R1000 | R800 | R600 | R400 | R200 |
| बाहरी आकार (L*W*H, m) | 4 * 3.2 * 2।8 | 3.6*3*2.6 | 3.2*2.4*2.4 | 2.85*2.02*2.350 | 2.4*1.8*2 | 2 * 1.4 * 18 | / | / |
| वितरण दर (एल/मिनट) | 0~10 | 0~10 | 0~6 | 0~6 | 0~4 | 0~3 | / | / |
| टर्नटेबल का व्यास (मिमी) | Φ1000 | Φ1000 | Φ800 | Φ800 | Φ600 | Φ600 | / | / |
| टर्नटेबल की ऊंचाई (मिमी) | 1750 से 2350 | 1750 से 2350 | 1350 से 1950 | 1300~1700 | 950 से 1550 | 550 से 1000 | / | / |
| नोजल का ढक्कन (मिमी) | 0.4 | |||||||
| ट्यूब का आंतरिक व्यास | 15 मिमी | |||||||
| पानी के टैंक की क्षमता | 30 लीटर | |||||||
| ट्यूब कोण | 1200(IPX3), 3600(IPX4) या उपयोगकर्ता द्वारा परिभाषित | |||||||
| ट्यूब की घूर्णन गति | 2*120 के लिए 4s0, 2*360 के लिए 12s0या उपयोगकर्ता द्वारा परिभाषित | |||||||
| ट्यूब की सामग्री | SUS304 स्टेनलेस | |||||||
| टर्नटेबल की घूर्णन गति | 1~5r/मिनट | |||||||
| टर्नटेबल की अधिकतम भार सहन क्षमता | 50 किलो | |||||||
| टर्नटेबल घूर्णन विधि | आगे या आगे और पीछे की ओर अल्टरनेशन | |||||||
| सुरक्षा | विद्युत रिसाव, हाइड्रोपेनिया, शॉर्ट सर्किट | |||||||
| कार्य शक्ति | AC 220V/50Hz, 1KW (लाइव वायर + न्यूट्रल वायर + सुरक्षात्मक ग्राउंड वायर) | |||||||
| कार्य की शर्तें | 5°C~35°C (तापमान), ≤85% (आर.एच.), 86kPa~106kPa (दबाव) | |||||||
| सहायक उपकरण | जल फिल्टर*1, परीक्षण सुई*100, 3-कोर केबल*1 (3 मीटर) | |||||||
| जल स्रोत |
1.उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए पानी के स्रोत को कॉन्फ़िगर करना आवश्यक है, जिसमें पानी का दबाव 0.2Mpa से कम न हो, और 4/8 इंच का नल स्थापित करना आवश्यक है। 2) नल उपकरण से 2 मीटर से अधिक दूर नहीं है |
|||||||
| साइट के लिए आवश्यकता | जमीन समतल है, जल निकासी अवरुद्ध है, जमीन और दीवारों waterproofed हैं, और फर्श जल निकासी या जल निकासी खाई सेट है | |||||||
| पावर स्विच के लिए आवश्यकता |
1) उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए संबंधित क्षमता के रिसाव सुरक्षा हवा स्विच को कॉन्फ़िगर करने की आवश्यकता है,और यह स्विच उपकरण के उपयोग के लिए स्वतंत्र होना चाहिए 2) चाकू स्विच या बिजली की सोकेट का उपयोग करने के लिए प्रतिबंधित है 3) रिसाव सुरक्षा हवा स्विच उपकरण से 2 मीटर से अधिक दूर नहीं है |
|||||||
| त्रिज्या (मिमी) | IPX3 | IPX4 | ||||
| खुले छेदों की संख्या | कुल जल प्रवाह | खुले छेदों की संख्या | कुल जल प्रवाह | |||
| एल/मिनट | L/h | एल/मिनट | L/h | |||
| 200 | 8 | 0.56 | 33.6 | 12 | 0.84 | 50.4 |
| 400 | 16 | 1.1 | 66 | 25 | 1.8 | 108 |
| 600 | 25 | 1.8 | 108 | 37 | 2.6 | 156 |
| 800 | 33 | 2.3 | 138 | 50 | 3.5 | 210 |
| 1000 | 41 | 2.9 | 174 | 62 | 4.3 | 258 |
| 1200 | 50 | 3.5 | 210 | 75 | 5.3 | 318 |
| 1400 | 58 | 4.1 | 246 | 87 | 6.1 | 366 |
| 1600 | 67 | 4.7 | 282 | 100 | 7.0 | 420 |

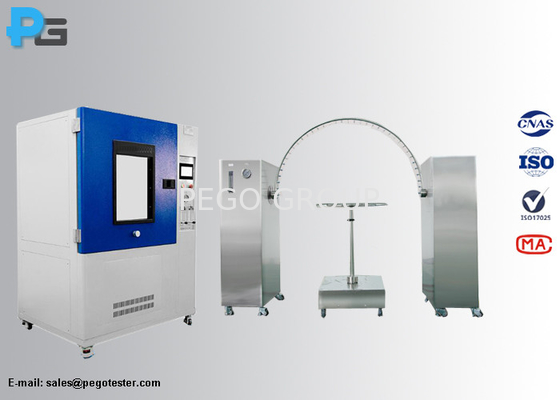

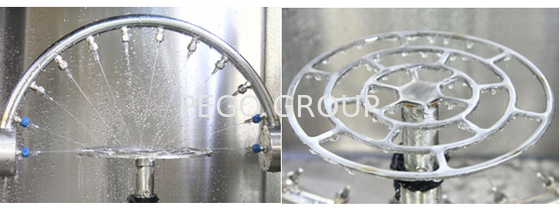

4. अस्थिर ट्यूब जलरोधक परीक्षण मशीन का चित्र
5पैकेजिंग ऑसिलेटिंग ट्यूब वाटरप्रूफ टेस्टिंग मशीन की सूची
| 1 | स्तंभ बॉक्स | 2 |
| 2 | स्विंग ट्यूब | 1 |
| 3 | टर्नटेबल | 1 |
| 4 | नीली सुई | 100 |
| 5 | स्टेनलेस स्टील प्लग | कई |
| 6 | 0.35 मिमी सुई | 1 |
| 7 | ओ-रिंग सील | 1 |
| 8 | एलन चाबी | 1 |
| 9 | स्विंग ट्यूब के लिए पेंच | 6 |
| 10 | एनीलॉक्स ट्यूब | 6 मीटर |
| 11 | फास्टनर | 4 |
| 12 | फ़िल्टर | 1 |
| 13 | फ़िल्टर कुंजी | 1 |
