उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक संदर्भ: | ISO16750-4 खंड 5.4.2 और खंड 5.4.3, VW80000 | शरीर की सामग्री: | SUS316# |
|---|---|---|---|
| ताप तापमान: | आरटी +10℃~150℃ | पानी का तापमान: | 0 ℃ ~ + 4 ℃ |
| परीक्षण द्रव: | विआयनीकृत जल + 3% एरिजोना महीन धूल, या विआयनीकृत जल या + 5% Nacl | टेस्ट उद्देश्य: | गर्म सिस्टम/घटक पर ठंडे पानी के छींटे मारने का अनुकरण करें |
| काम करने की शक्ति: | 380V/50Hz (3 चरण 5 तार) | शिपमेंट: | समुद्र के द्वारा |
| प्रमुखता देना: | घटक आइस वाटर शॉक टेस्ट कक्ष,आईएसओ 16750-4 वाटर शॉक टेस्ट कक्ष |
||

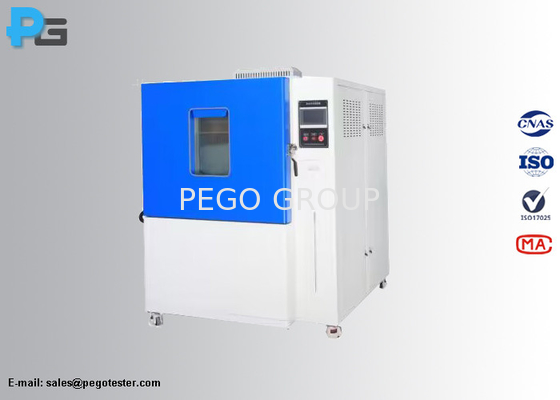

सड़क वाहन की प्रणाली या घटक के परीक्षण के लिए आईएसओ 16750-4 बर्फ के पानी के झटके परीक्षण कक्ष
1परिचय
बर्फ के पानी के सदमे के परीक्षण कक्ष को परीक्षण की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया हैISO16750-4 खंड 5.4.2 और खंड 5.4.3. उपकरण छिड़काव पानी परीक्षण और डुबकी परीक्षण अलग से कर सकते हैं. छिड़काव पानी परीक्षण के लिए, DUT हीटिंग कक्ष (RT +10 °C ~ 150 °C) पर रखा जाता है,और इसे Tmax पर 1 घंटे तक गर्म करें (या जब तक DUT तापमान स्थिरता प्राप्त न हो), फिर एक जेट का उपयोग करके डीयूटी को ठंडे पानी (0°C~+4°C) से 3 सेकंड के लिए छिड़कें। डुबकी टैंक (ठंडे पानी का टैंक) हीटिंग कक्ष के नीचे है, जब डुबकी परीक्षण किया जाता है,DUT को हीटिंग कक्ष में Tmax पर 1 घंटे तक चलाएं (या जब तक DUT का तापमान स्थिर नहीं हो जाता), उपकरण अभी भी काम कर रहा है के साथ, इसे 5 मिनट के लिए ≥10 मिमी की गहराई पर ठंडे पानी के टैंक में डुबो दिया।
बर्फ के पानी के सदमे के परीक्षण का उद्देश्य ठंडे पानी से उत्पन्न थर्मल सदमे का अनुकरण करना है और यह वाहन के छिड़काव क्षेत्रों में उत्पादों पर लागू होता है।इसका उद्देश्य एक गर्म प्रणाली या घटक पर ठंडे पानी के छिड़काव का अनुकरण करना हैसर्दियों में गीले सड़कों पर वाहन चलाए जाने पर ऐसा हो सकता है। विफलता मोड सामग्री के यांत्रिक क्रैकिंग या विभिन्न तापमान विस्तार गुणांक के कारण सील विफलताएं हैं।स्पलैश वाटर टेस्ट और डुबकी परीक्षण बर्फ के पानी के सदमे के परीक्षण के लिए दो वैकल्पिक तरीके हैं.
2विशेषताएं
● बर्फ के पानी के छपने और डुबकी के परीक्षण के लिए
● चैंबर की आंतरिक दीवार SUS316# स्टेनलेस स्टील से बनी है, ताकि जंग रहित हो सके।
● थर्मल इन्सुलेशन सामग्री: उच्च घनत्व वाले ग्लास फाइबर कपास थर्मल इन्सुलेशन प्रदर्शन सुनिश्चित करने और कक्ष में संतुलित और स्थिर तापमान बनाए रखने के लिए।
● एक पारदर्शी अवलोकन खिड़की (बहु-परत खोखले टेम्पर्ड ग्लास) और दरवाजे पर एलईडी प्रकाश व्यवस्था से लैस करें जो आंतरिक परीक्षण स्थिति का अवलोकन करने के लिए सुविधाजनक है
● परीक्षण छेद (व्यास 100 मिमी) उपकरण के बाईं ओर स्थापित किया जाता है, जिसका उपयोग बाहरी परीक्षण बिजली लाइनों या संकेत लाइनों के लिए किया जा सकता है।
● नियंत्रण घटकः 7 इंच टच स्क्रीन + पीएलसी। विद्युत घटक एलएस, ओमरोन, आदि द्वारा बनाए जाते हैं। वायरिंग प्रक्रिया चीनी राष्ट्रीय मानकों की आवश्यकताओं को पूरा करती है,विद्युत बोर्ड का लेआउट उचित है, तारों मजबूत है, और मार्किंग स्पष्ट है.
● उपकरण की शीतलन प्रणाली नीचे स्थापित है। शीतलन प्रभाव और विश्वसनीयता सुनिश्चित करने के लिए कंप्रेसर फ्रांसीसी ताइकांग ब्रांड को अपनाता है,संघनक विधि हवा से ठंडा है, और पर्यावरण के अनुकूल शीतलक R404R का प्रयोग किया जाता है।पूरे प्रणाली पाइपलाइन प्रशीतन प्रणाली लंबे समय के लिए स्थिर रूप से काम कर सकते हैं कि पुष्टि करने के लिए दबाव 48H रिसाव परीक्षण पारित किया है. घेर गर्मी एक्सचेंजर खारा पानी जंग को रोकने के लिए SUS316# स्टेनलेस स्टील से बना है;
● बर्फ के पानी से छिड़काव का परीक्षणः नोजल को परीक्षण कक्ष के दाहिने ओर लगाया जाता है; नमूना को स्थानांतरित करके छिड़काव की दूरी को समायोजित किया जाता है
● स्लॉट जेट SUS316 से बना है और ISO16750-4 चित्र 4 के अनुसार सख्ती से बनाया गया है। स्लॉट जेट सफाई के लिए डेटाचेबल है।
● डुबकी परीक्षणः डुबकी परीक्षण को बर्फ के पानी के छपने के परीक्षण के साथ एक साथ नहीं किया जाता है। सिलेंडर श्रृंखला को ऊपर और नीचे ले जाता है,और सीधे परीक्षण कक्ष से विसर्जन टैंक में स्थानांतरित किया जा सकता हैविसर्जन का समय 1 से 5 मिनट के दायरे में सेट किया जा सकता है, चक्रों की संख्या 1 से 999 बार से सेट की जा सकती है, और पानी के टैंक में तापमान वसूली का समय 30 मिनट है।
●इस उपकरण में पाइपलाइनों और आंतरिक बॉक्स की स्वचालित सफाई का कार्य है।
3. पैरामीटर
| हीटिंग कक्ष का आयाम | L1000mm*D1000mm*H1000mm |
| कुल आयाम | L1600mm*D1950mm*H2300mm |
| लटकती टोकरी का आयाम | L500mm*D500mm*H500mm |
| विसर्जन टैंक का आयाम | L600mm*D600mm*H600mm |
| लटकती टोकरी की सहन क्षमता | 50 किलो |
| विसर्जन टैंक का आयतन | लगभग 200 लीटर |
| छिड़काव परीक्षण पैरामीटरः | |
| स्प्रे नोजल | स्लॉट जेट*1 (सफाई के लिए अलग किया जा सकता है) |
| नोजल की स्थिति | आंतरिक कक्ष का दाहिना भाग |
| परीक्षण के तहत उपकरण के लिए नोजल की दूरी | (325±25) मिमी (मुंह से समायोजित) |
| तापमान सीमा (हीटिंग कक्ष) | NT2पत्थर |
| ताप दर | RT +10°C~150°C ≤ 45 मिनट |
| स्पलैश पानी का तापमान | 0°C~+4°C |
| शीतलन दर | +25°C~2°C≤ 60 मिनट |
| जल प्रवाह | (3~4) L/3s |
| परीक्षण द्रव | डी-आयनित पानी या +3% एरिज़ोना ठीक धूल (उपयोगकर्ता धूल तैयार करता है) |
| इंजेक्शन का समय प्रति चक्र (30 मिनट) | 3s, अंतराल समय:29min57s (टच स्क्रीन सेटिंग) |
| चक्रों की संख्या (स्पलैश परीक्षण) | 100 (टच स्क्रीन सेटिंग) |
| डुबकी परीक्षण पैरामीटरः | |
| परीक्षण द्रव | डी-आयनित पानी; +5% NaCl शायद जोड़ा गया |
| पानी का तापमान | 0°C~+4°C |
| लटकती टोकरी की उठाने की गति (परिवर्तन अवधि) | ≤20S |
| विसर्जन का समय | 1-99 मिनट (समायोज्य) |
| चक्रों की संख्या (डुबकी परीक्षण) | 1-99 (समायोज्य) |
| विसर्जन टैंक का जल तापमान एकरूपता | ±0.5°C |
| पानी के तापमान में ठंडा करने की विधि | पाइपलाइन सर्कुलर वाटर कूलिंग |
| धूल मिश्रण विधि | पाइपलाइन में पानी का मिश्रण |
| नमूना तालिका | उठाने योग्य |
| कार्य शक्ति | 380V/50Hz (3 चरण 4 तार + सुरक्षात्मक जमीन) |
4अक्सर पूछे जाने वाले प्रश्न
1) क्या उपकरण को स्थापित करने की आवश्यकता है?
पेगो: नहीं, उपकरण पूरे शिप किया जाएगा, उपयोगकर्ता सीधे उपकरण प्राप्त करने पर परीक्षण चला सकते हैं।
2) क्या उपकरण जंग लगेंगे?
पेगो: नहीं, कक्ष का खोल और विसर्जन टैंक SUS316# स्टेनलेस स्टील से बने हैं, SUS304 स्टेनलेस स्टील की तुलना में, सामग्री SUS316 अधिक संक्षारण प्रतिरोधी है।
3) वारंटी अवधि क्या है? और हम बिक्री के बाद सेवा कैसे प्राप्त कर सकते हैं?
पेगो: वारंटी अवधि 12 महीने है जब उपयोगकर्ता माल प्राप्त करते हैं। 95% बिक्री के बाद की समस्याएं हमारी इंजीनियर टीम द्वारा दूरस्थ सेवा के माध्यम से हल की जा सकती हैं।ग्राहकों को समस्या की सूचना देने के बाद कार्यदिवस में 24 घंटे के भीतर प्रतिक्रिया प्राप्त होगी. हमारे अनुभव में, अधिकांश परेशानी हमारे इंजीनियर के मार्गदर्शन से दूर की जा सकती है, परेशानी का केवल एक छोटा सा हिस्सा भागों की विफलता के कारण होता है,यह है क्योंकि हम ब्रांडेड घटकों का उपयोग, जो बेहतर प्रदर्शन और अच्छी विश्वसनीयता है. यदि भागों क्षतिग्रस्त, हम एक के लिए एक नया भेज देंगे बदलने के लिए, नए भागों वारंटी अवधि के भीतर निः शुल्क चार्ज किया जाएगा.और यह भी हमारे eigneer टीम सिखा देंगे कैसे क्षतिग्रस्त भागों को बदलने के लिए.
