उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संदर्भ मानक: | आईईसी60529, आईईसी61851, आईईसी62196-1 | विन्यास: | स्प्रे नोजल, नियंत्रण कक्ष |
|---|---|---|---|
| नोजल की सामग्री: | पीतल | आवेदन: | घरेलू उपकरण, ल्यूमिनेयर, ऑटो पार्ट्स और चार्जिंग स्टेशन के परीक्षण के लिए |
| काम करने की शक्ति: | 220V/50Hz | ||
| प्रमुखता देना: | IPX4 स्प्रे नोजल परीक्षण उपकरण,IEC60529 स्प्रे नोजल परीक्षण उपकरण,IPX3 स्प्रे नोजल परीक्षण उपकरण |
||

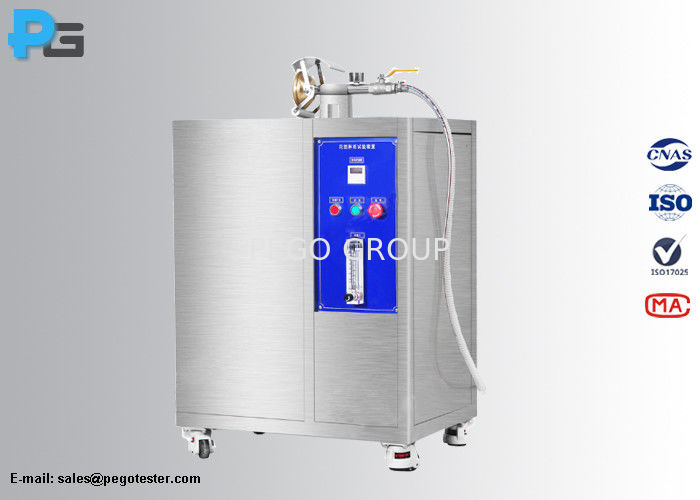

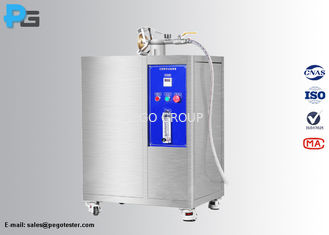

IEC60529 आईपीएक्स3 और आईपीएक्स4 परीक्षण के लिए स्प्रे नोजल परीक्षण उपकरण
1परिचय
IPX3/4 स्प्रे नोजल परीक्षण उपकरण IEC60529 खंड 14 की आवश्यकता को पूरा कर सकते हैं।2.3 और 14.2.4 और चित्रा 5, यह यह बड़े आकार के नमूने के लिए छिड़काव पानी (IPX3) और छिड़काव पानी (IPX4) के खिलाफ सुरक्षा का सत्यापन करने के लिए लागू होता है। उपकरण में छिड़काव नोजल शामिल है,जल टैंक और नियंत्रण बॉक्सयह उपकरण वर्षा की परिस्थितियों का अनुकरण करने के लिए है ताकि बाहरी प्रकाश व्यवस्था, घरेलू उपकरण, ऑटो पार्ट्स आदि के भौतिक प्रदर्शन की जांच की जा सके।
छिड़काव नोजल हाथ से आयोजित डिवाइस IEC60529 चित्र 5 के अनुसार डिजाइन किया गया है, यह यह बड़े आकार के नमूने के लिए छिड़काव पानी (IPX3) और छिड़काव पानी (IPX4) के खिलाफ सुरक्षा का सत्यापन करने के लिए लागू होता है.हाथ से पकड़े जाने वाले उपकरण में स्प्रे नोजल, चलती ढाल, काउंटरवेट, नली और प्रेशर गेज शामिल हैं। स्प्रे नोजल पीतल से बना है और इसमें व्यास 0.5 मिमी के 121 छेद हैं (केंद्र में 1 छेद,30 पर 12 छेद के 2 आंतरिक सर्कल0पिच, 15 पर 24 छेद के 4 बाहरी सर्कल0पिच) चलती ढाल एल्यूमीनियम से बना है, प्रतिबाधित ढाल IPX3 परीक्षण के लिए जगह में है, पानी का दबाव निर्दिष्ट वितरण दर देने के लिए समायोजित किया जाता है,इस वितरण दर को प्राप्त करने के लिए दबाव 50kPa से 150kPa के बीच होगा, और यह परीक्षण के दौरान स्थिर रखा जाना चाहिए, परीक्षण अवधि 1min/m है2आवरण की गणना की गई सतह के साथ और 5 मिनट की न्यूनतम अवधि के साथ। IPX4 परीक्षण के लिए,प्रतिरोधी ढाल छिड़काव नोजल से हटा दी जाती है और सभी व्यवहार्य दिशाओं से छिड़काव किया जाता है, जल प्रवाह की दर और प्रति इकाई क्षेत्रफल छिड़काव का समय IPX3 परीक्षण के समान है।
2विशेषताएं
● IPX3 और IPX4 परीक्षणों के लिए।
● छिड़काव नोजल सीएनसी तकनीक द्वारा संसाधित है, सिर शुद्ध पीतल से बना है, और सतह दर्पण-पोलिश है। चलती ढाल एल्यूमीनियम से बना है,और अन्य भाग SUS304 स्टेनलेस स्टील से बने हैं.
● नोजल के सिर की सतह पर जंग रोधी कोटिंग लगाई जाती है, जिससे नोजल की सतह पर पानी के निशान को पटीन बनने से प्रभावी ढंग से रोका जा सकता है और यह नोजल की उपस्थिति को प्रभावित करता है।
● स्प्रे नोजल में व्यास 0.5 मिमी के 121 छेद होते हैं (केंद्र में 1 छेद, 30 पर 12 छेद के 2 आंतरिक सर्कल)0पिच, 15 पर 24 छेद के 4 बाहरी सर्कल0पिच), पूरी तरह से IEC60529 की आवश्यकता को पूरा करते हैं।
● नियंत्रण बॉक्स में टाइमर, पावर स्विच बटन, आपातकालीन स्टॉप बटन, स्टार्ट बटन और फ्लोमीटर शामिल हैं।
3विनिर्देश
| मॉडल | IPX34AS |
| बाहरी आकार (L*W*H) |
870mm*600mm*950mm (नियंत्रण बॉक्स) 370mm*115mm*165mm (स्प्रे नोजल) |
| स्प्रे नोजल का व्यास | 102 मिमी |
| छेद की संख्या | 121 |
| छेद का व्यास | Φ0.5 मिमी |
| छेद की स्थिति |
केंद्र में 1 छेद 30 पर 12 छेद के 2 आंतरिक सर्कल0पिच 24 छेद के 4 बाहरी सर्कल 15 पर0पिच |
| पानी के प्रवेश द्वार का बाहरी व्यास | Φ16 मिमी |
| पानी के पाइप का बाहरी व्यास | Φ28 मिमी |
| प्रवाह दर | 10 लीटर/मिनट±5% |
| फ्लोमीटर समायोजन विधि | मैनुअल समायोजन |
| पानी के दबाव की सीमा | 50-150Kpa |
| फ्लोमीटर डिस्प्ले | ग्लास फ्लोमीटर |
| पानी के टैंक की क्षमता | 150 लीटर |
| कार्य शक्ति | 220V/50Hz |
| जल स्रोत |
1) उपयोगकर्ता को स्थापना स्थल पर उपकरण के लिए पानी के स्रोत को कॉन्फ़िगर करना आवश्यक है, जिसमें पानी का दबाव 0.2Mpa से कम न हो, और 4/8 इंच के नल को स्थापित करना आवश्यक है। 2) नल उपकरण से 2 मीटर से अधिक दूर नहीं है |
| साइट के लिए आवश्यकता | जमीन समतल है, जल निकासी अवरुद्ध है, जमीन और दीवारों waterproofed हैं, और फर्श जल निकासी या जल निकासी खाई सेट है |
4अक्सर पूछे जाने वाले प्रश्न
1) किस प्रकार का पानी इस्तेमाल किया जा सकता है?
रिपोर्टः शुद्ध जल की सिफारिश पहले से की जाती है, नल के पानी, मीठे पानी या अन्य पानी का उपयोग विभिन्न मानक आवश्यकताओं के अनुसार किया जा सकता है।
2) क्या पानी का पुनर्चक्रण किया जा सकता है?
पेगो: नहीं, यह एक खुला प्रकार का उपकरण है, पानी को पुनर्नवीनीकरण नहीं किया जा सकता है। लेकिन हमारे पास विकल्प के लिए कक्ष प्रकार का उपकरण है।
क्या आप साइट पर स्थापना सेवा प्रदान करेंगे?
पेगो: वास्तव में, उपकरण को साइट पर स्थापना सेवा की आवश्यकता नहीं होगी। उपकरण लगभग संपूर्ण रूप से भेज दिया जाएगा, उपयोगकर्ता को माल प्राप्त करते समय केवल सरल वायरिंग कनेक्शन बनाने की आवश्यकता है।
4) वारंटी अवधि क्या है? और हम बिक्री के बाद सेवा कैसे प्राप्त कर सकते हैं?
पेगो: वारंटी अवधि 12 महीने है जब उपयोगकर्ता माल प्राप्त करता है। 95% बिक्री के बाद की समस्याएं हमारी इंजीनियर टीम द्वारा दूरस्थ सेवा के माध्यम से हल की जा सकती हैं।ग्राहकों को समस्या की सूचना देने के बाद कार्यदिवस में 24 घंटे के भीतर प्रतिक्रिया प्राप्त होगी. हमारे अनुभव में, अधिकांश परेशानी हमारे इंजीनियर के मार्गदर्शन से दूर की जा सकती है, परेशानी का केवल एक छोटा सा हिस्सा भागों की विफलता के कारण होता है,यह है क्योंकि हम ब्रांडेड घटकों का उपयोग, जो बेहतर प्रदर्शन और अच्छी विश्वसनीयता है. यदि भागों क्षतिग्रस्त, हम एक के लिए एक नया भेज देंगे बदलने के लिए, नए भागों वारंटी अवधि के भीतर निः शुल्क चार्ज किया जाएगा.और यह भी हमारे eigneer टीम सिखा देंगे कैसे क्षतिग्रस्त भागों को बदलने के लिए.
