उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | iec60320-1 | आवेदन: | उपकरण कप्लर्स का परीक्षण |
|---|---|---|---|
| विद्युत आपूर्ति: | 220 वी, 50 हर्ट्ज | ताप तापमान: | आरटी~180℃ |
| मल्टी-पिन गेज: | कनेक्टर/उपकरण आउटलेट की मानक शीट के अनुसार अनुकूलित किया जा सकता है | सिंगल-पिन गेज: | कनेक्टर/उपकरण आउटलेट की मानक शीट के अनुसार अनुकूलित किया जा सकता है |
| परीक्षण का समय: | सेट करने योग्य | वारंटी: | 12 महीने |
| प्रमुखता देना: | उपकरण युग्मक बल परीक्षण उपकरण,न्यूनतम खींच बल परीक्षण उपकरण,अधिकतम खींच बल परीक्षण उपकरण |
||

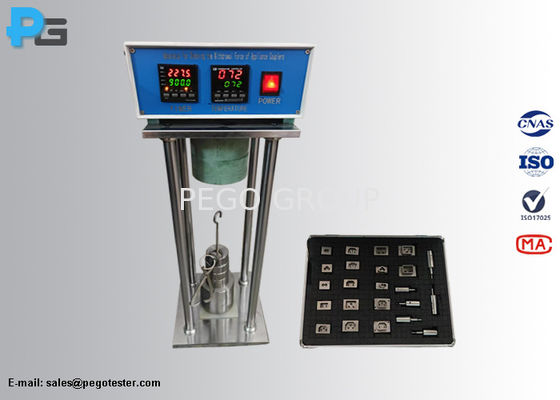

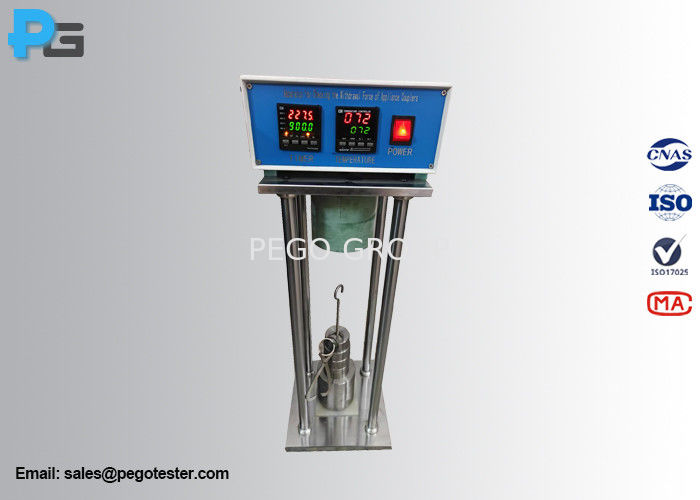

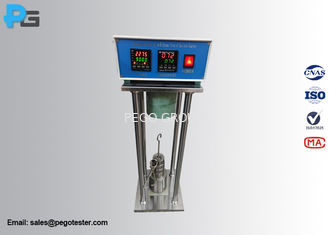

दउपकरण युग्मनों की खींचने की शक्ति परीक्षण उपकरणIEC60320-1 चित्र 3 और चित्र 4 और खंड 16 के अनुसार कनेक्टर/उपकरण के आउटलेट के अधिकतम और न्यूनतम खींच बल के सत्यापन के लिए डिज़ाइन किया गया है।न्यूनतम खींचने वाले बल को प्रत्येक व्यक्तिगत कनेक्टर/उपकरण के आउटलेट पर परीक्षण पिन गेज डालकर सत्यापित किया जाता हैउपकरण में नियंत्रण कैबिनेट, माउंटिंग प्लेट, हीटिंग डिवाइस, उपकरण इनलेट/प्लग कनेक्टर, माप हुक, पूरक माप और मुख्य माप शामिल हैं।डिवाइस के फ्रेम की ऊंचाई 550mm है, और दो स्तंभों की अक्षों के बीच की दूरी 150 मिमी है। उपकरण इनलेट / प्लग कनेक्टर गेज कठोर स्टील से बने हैं, जिनकी मोटाई 0.8 मिमी से अधिक नहीं है।
अधिकतम खींचने का बलः मानक में निर्दिष्ट अधिकतम खींचने का बल लागू करें (मुख्य द्रव्यमान, पूरक द्रव्यमान, हुक,और उपकरण के इनलेट/प्लग कनेक्टर), कनेक्टर / उपकरण आउटलेट उपकरण इनलेट / प्लग कनेक्टर में नहीं रहना चाहिए।
* गर्म या बहुत गर्म परिस्थितियों के लिए उपकरण युग्मनों का परीक्षण करने के लिए,हीटिंग फ़ंक्शन चालू किया जाना चाहिए और निर्दिष्ट तापमान तक पहुँचने के बाद अधिकतम खींच बल परीक्षण शुरू किया जाना चाहिए.
न्यूनतम खींचने का बल: हाथ से नमूना पकड़ो, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, गेज 3 सेकंड के भीतर संपर्क संयोजन से नहीं गिरना चाहिए।
| मल्टी-पिन गेज (अधिकतम खींच बल परीक्षण के लिए) | कनेक्टर/उपकरण के आउटलेट की मानक शीट के अनुसार | ||||||||||||
| एकल पिन गेज (न्यूनतम खींचने बल परीक्षण के लिए) | कनेक्टर/उपकरण के आउटलेट की मानक शीट के अनुसार | ||||||||||||
| हीटिंग तापमान | आर.टी. ~180°C (पूर्व-सेट करने योग्य) | ||||||||||||
| द्रव्यमान विन्यास (अधिकतम खींचने बल) |
45N*1 5N*1 4N*1, 6N*1
|
||||||||||||
| द्रव्यमान विन्यास (न्यूनतम खींचने बल) |
1.5N*1, 2N*1 नोटः एकल पिन का द्रव्यमान संबंधित द्रव्यमान में गिना जाता है |
||||||||||||
| कार्य शक्ति | AC220V±10%/50-60Hz | ||||||||||||
| कार्य की स्थिति | तापमानः 5-35°C, आर.एच.: 30%~90% | ||||||||||||
| आयाम और वजन | W400mm*D300mm*H800mmm/40KG | ||||||||||||
तालिका 5- अधिकतम और न्यूनतम निकासी बल
| कनेक्टर/उपकरण के आउटलेट का प्रकार | खींचने का बल (एन) | |
|
मल्टी-पिन गेज अधिकतम |
सिंगल-पिन गेज न्यूनतम |
|
| 0.2A, 2.5A, 6A और 10A | 50 | 1.5 |
| 16A | 60 | 2 |
खींचने के बल परीक्षण उपकरण में फ्रेम, नियंत्रण कैबिनेट, माउंटिंग प्लेट, हीटिंग डिवाइस, उपकरण इनलेट/प्लग कनेक्टर (बहु-पिन गेज अधिकतम और एकल-इन गेज), क्लैंप,पूरक द्रव्यमान और मुख्य द्रव्यमान- फ्रेम स्टील का है, पूरक द्रव्यमान। And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicउपकरण इनलेट/प्लग कनेक्टर (मल्टी-पिन गेज) और सिंगल-पिन गेज को मानक शीट के अनुसार अनुकूलित किया जा सकता हैकनेक्टर/उपकरण की आउटलेट.
