IEC60320-3 S16 स्टील से बने उपकरण युग्मों के लिए उच्च परिशुद्धता जाने और नहीं जाने वाले गेज

IEC60320-3 High Precision Go And Not Go Gauges For Appliance Couplers Made Of S16 Steel
IEC60320-3 High Precision Go And Not Go Gauges For Appliance Couplers Made Of S16 Steel
video play

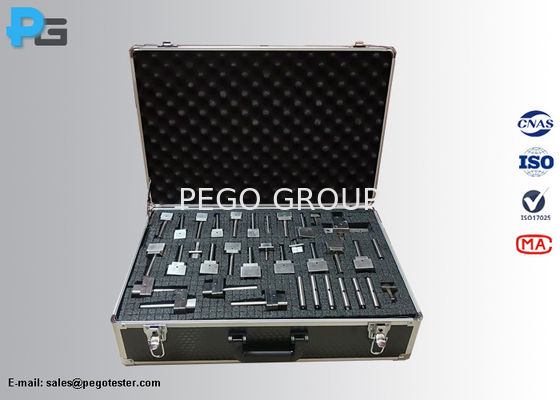

बड़ी छवि :  IEC60320-3 S16 स्टील से बने उपकरण युग्मों के लिए उच्च परिशुद्धता जाने और नहीं जाने वाले गेज

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Pego
प्रमाणन: Third-lab Calibration Certificate
मॉडल संख्या: आईईसी60320-3
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1pcs
मूल्य: USD100-USD3000/pcs
पैकेजिंग विवरण: प्रत्येक को स्पंज सुरक्षा के साथ सिल्वर क्लूमिनम बॉक्स में पैक किया गया है
प्रसव के समय: 30 कार्यदिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 10 सेट/महीना
विस्तृत उत्पाद विवरण
मानक: आईईसी60320-3 सामग्री: S16 स्टील
आवेदन: उपकरण कप्लर्स का परीक्षण वारंटी: 12 महीने
परीक्षण विधि: नियमावली प्रकार: परीक्षण उपकरण
प्रमुखता देना:

उच्च परिशुद्धता उपकरण युग्मन गेज

,

S16 इस्पात उपकरण युग्मनों के गेज

,

IEC60320-3 उपकरण युग्मनों के गेज

IEC60320-3 S16 स्टील से बने उपकरण युग्मनों के लिए उच्च परिशुद्धता जाने और नहीं जाने वाले गेज

1परिचय

उपकरण युग्मक जाने और नहीं जाने गेजघरेलू और इसी तरह के सामान्य प्रयोजनों के लिए उपकरण युग्मनों (C1 से C24, F, H, J, L) के परीक्षण के लिए EN60320-3:2014 चित्र 2 से चित्र 31 के अनुसार सख्ती से डिज़ाइन किए गए हैं।इन्सुलेशन अनुपालन परीक्षण करने के लिए इन्सुलर के प्रासंगिक मानक शीट में उल्लिखित बल के साथ प्रयोग किया जाता हैऔर गेज और पिन कठोर इस्पात से बने होते हैं।



2विनिर्देश

मानक आकृति संख्या और गेज का नाम परीक्षण का उद्देश्य
IEC60320-3 चित्र 2 - मानक शीट C1 के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C1 60N से अधिक बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 3 - मानक शीट C5 के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C5 60N से अधिक बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 4 - मानक शीट C7 के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C7 60N से अधिक बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 5 - मानक शीट C7 के लिए साइड-एंट्री कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C7 60N से अधिक बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 6 - मानक शीट C1 के लिए कनेक्टर्स के लिए गैर-गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C1 60N से अधिक बल के साथ गेज में नहीं डाला जा सकता है
IEC60320-3 चित्र 7 - मानक शीट C1, C5 और C7 के लिए कनेक्टर्स के लिए गैर-गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C1, C5 और C7 को 60N से अधिक बल के साथ गेज में नहीं डाला जा सकता है
IEC60320-3 चित्र 8 - मानक शीट C1 और C7 के लिए कनेक्टर्स के लिए नॉन-गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C1 और C7 को 60N से अधिक बल के साथ गेज में नहीं डाला जा सकता है
IEC60320-3 चित्र 9 - मानक शीट C7 के लिए कनेक्टर्स के सामने के भाग के विरूपण के प्रतिरोध की जांच के लिए ब्लेड मानक शीट C7 के अनुसार कक्षा II के उपकरण के लिए 2.5A कनेक्टर के लिए विरूपण के लिए पर्याप्त प्रतिरोध होना चाहिए। ब्लेडों का उपयोग अनुपालन परीक्षण के लिए किया जाता है।
IEC60320-3 चित्र 10 - मानक शीट C8, C8A और C8B के लिए उपकरण इनलेट के लिए नॉन-गो गेज जब गेज उपकरण के इनलेट C8, C8A और C8B के बीच 30n के बल के साथ डाला जाता है, तो यह इनलेट के तल को नहीं छू सकता है
IEC60320-3 चित्र 11 - मानक शीट C9 के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C9 60N से अधिक बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 12 - मानक शीट C9 के लिए कनेक्टर्स के लिए गैर-गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C9 60N से अधिक बल के साथ गेज में नहीं डाला जा सकता है
IEC60320-3 चित्र 13 - मानक शीट C10 के लिए उपकरण इनलेट के लिए जाओ गेज यह सत्यापित करने के लिए कि क्या गेज 60N से अधिक बल के साथ उपकरण के इनलेट C10 में पूरी तरह से डाला जा सकता है
IEC60320-3 चित्र 14 - मानक शीट C13 के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C13 60N से अधिक नहीं बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 15 - मानक शीट C13 और C17 के लिए कनेक्टर्स के लिए गैर-गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C13 और C17 को 60N से अधिक बल के साथ गेज में नहीं डाला जा सकता है
IEC60320-3 चित्र 16 - मानक शीट C14, C16 और C18 के लिए उपकरण इनलेट के लिए गो गेज यह सत्यापित करने के लिए कि क्या गेज 60N से अधिक बल के साथ उपकरण के इनलेट C14, C16 और C18 में पूरी तरह से डाला जा सकता है
IEC60320-3 चित्र 17 - मानक शीट C15 के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C15 60N से अधिक बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 18 - मानक शीट C17 के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C17 60N से अधिक नहीं बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 19 - मानक शीट C19 के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C19 60N से अधिक बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 20 - मानक शीट C20 और C24 के लिए उपकरण इनलेट के लिए गो गेज यह सत्यापित करने के लिए कि क्या गेज पूरी तरह से उपकरण के इनलेट्स C20 और C24 में 60N से अधिक नहीं बल के साथ डाला जा सकता है
IEC60320-3 चित्र 21 - मानक शीट C21 के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C21 60N से अधिक नहीं बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 22 - मानक शीट C22 के लिए उपकरण इनलेट के लिए जाओ गेज यह सत्यापित करने के लिए कि क्या गेज पूरी तरह से उपकरण के इनलेट्स C22 में 60N से अधिक नहीं बल के साथ डाला जा सकता है
IEC60320-3 चित्र 23 - मानक शीट C23 के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या गेज पूरी तरह से उपकरण के इनलेट्स C23 में 60N से अधिक नहीं बल के साथ डाला जा सकता है
IEC60320-3 चित्र 24 - मानक शीट C13, C15 और C17 के लिए कनेक्टर्स के लिए गैर-गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C13, C15 और C7 60N से अधिक बल के साथ गेज में नहीं डाला जा सकता है
IEC60320-3 चित्र 25 - मानक शीट C15A के लिए कनेक्टर्स के लिए गो गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C15A 60N से अधिक बल के साथ पूरी तरह से गेज में सम्मिलित हो सकता है
IEC60320-3 चित्र 26 - मानक शीट C16A के लिए उपकरण इनलेट के लिए जाओ गेज यह सत्यापित करने के लिए कि क्या कनेक्टर C16A 60N से अधिक बल के साथ पूरी तरह से गेज में डाला जा सकता है
IEC60320-3 चित्र 27 - मानक पत्रक F के लिए उपकरण आउटलेट के लिए गो गेज यह सत्यापित करने के लिए कि क्या गेज पूरी तरह से उपकरण के इनलेट F में 60N से अधिक नहीं बल के साथ डाला जा सकता है
IEC60320-3 चित्र 28 - मानक पत्रक एच के लिए उपकरण आउटलेट के लिए जाओ गेज यह सत्यापित करने के लिए कि क्या गेज 60N से अधिक नहीं बल के साथ उपकरण के इनलेट H में पूरी तरह से डाला जा सकता है
IEC60320-3 चित्र 29 - मानक पत्रक J के लिए उपकरण आउटलेट के लिए जाओ गेज यह सत्यापित करने के लिए कि क्या गेज 60N से अधिक नहीं बल के साथ उपकरण के इनलेट J में पूरी तरह से डाला जा सकता है
IEC60320-3 चित्र 30 - मानक पत्रक L के लिए उपकरण आउटलेट के लिए गो गेज यह सत्यापित करने के लिए कि क्या गेज 60N से अधिक नहीं बल के साथ उपकरण के इनलेट L में पूरी तरह से डाला जा सकता है
IEC60320-3 चित्र 31 - प्रथम संपर्क की जाँच के लिए गेज (0.2A) उपयुक्त गेज को कनेक्टर के प्रत्येक सॉकेट संपर्क के प्रवेश छेद पर 5N से अधिक नहीं बल के साथ लगाया जाना चाहिए। जब गेज पूरी तरह से डाला जाता है,गाइज (संपर्क गाइज) के लंबे पिन को संपर्क करना चाहिए और छोटे पिन (कोई संपर्क गाइज नहीं) को संपर्क नहीं करना चाहिए।.
चित्र 31 - प्रथम संपर्क की जाँच के लिए गेज (2.5A)
चित्र 31 - प्रथम संपर्क के चेक पॉइंट के लिए गेज (6A)
चित्र 31 - प्रथम संपर्क की जाँच के लिए गेज (10A)
चित्र 31 - प्रथम संपर्क के चेक पॉइंट के लिए गेज (16A-E)
चित्र 31 - पहली संपर्क की जाँच के लिए गेज (16A-L)



3चित्र

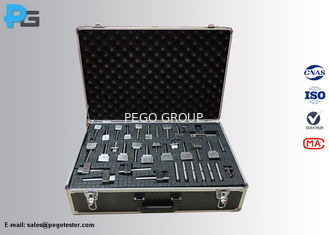

 IEC60320-3 S16 स्टील से बने उपकरण युग्मों के लिए उच्च परिशुद्धता जाने और नहीं जाने वाले गेज 0

4. सामान्य प्रश्न

1) क्या आप उपकरण युग्मनों के लिए तीसरे लैब के कैलिब्रेशन प्रमाण पत्र प्रदान कर सकते हैं?

उत्तर: हां, इसे आईएसओ17025 द्वारा अधिकृत तीसरे प्रयोगशाला के कैलिब्रेशन प्रमाण पत्र के साथ दिया जा सकता है, लेकिन लागत अतिरिक्त है।



2) मापकों की सामग्री क्या है?

उत्तर: गेज S16 एंटी-कोरोशन दर्पण स्टील से बने होते हैं जो चुंबकीय और जंग प्रतिरोधी विशेषता के साथ



शिपमेंट के लिए किस पैकेज का प्रयोग किया जाएगा?

उत्तर: उपकरण को स्पंज सुरक्षा के साथ चांदी के एल्यूमीनियम बॉक्स में पैक किया जाएगा।



4) उपकरण की वारंटी क्या है?

उत्तर: वारंटी डिवाइस प्राप्त होने पर 12 महीने है और हम आजीवन रखरखाव प्रदान करेंगे। वारंटी अवधि के भीतर, हम आपके प्रतिस्थापन के लिए मुफ्त स्पेयर पार्ट्स प्रदान करेंगे,वारंटी अवधि के बाहर, हम केवल सामान की लागत चार्ज करेंगे
