उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| विन्यास: | 2J से 50J तक के प्रभावशाली तत्व | रिलीज़ मोड: | मोटर चालित |
|---|---|---|---|
| प्रभाव विधि: | पेंडुलम प्रभाव और ऊर्ध्वाधर प्रभाव | मानक संदर्भ: | IEC61851-1, IEC62262, IEC60068-2-75 |
| परीक्षण आईके स्तर: | IK07 से IK11 | आर/एमएम: | 6, -, 10, 17 |
| f/mm: | 10, 20, 20, 25 | उठाने का आघात: | 200-1500 मिमी (पेंडुलम और ऊर्ध्वाधर प्रभाव परीक्षण के लिए), 200-2300 मिमी (गेंद ऊर्ध्वाधर प्रभाव परी |
| प्रमुखता देना: | IK06 पेंडुलम प्रभाव परीक्षण मशीन,IK01 पेंडुलम प्रभाव परीक्षण मशीन,IEC60068-2-75 पेंडुलम इम्पैक्ट टेस्टिंग मशीन |
||

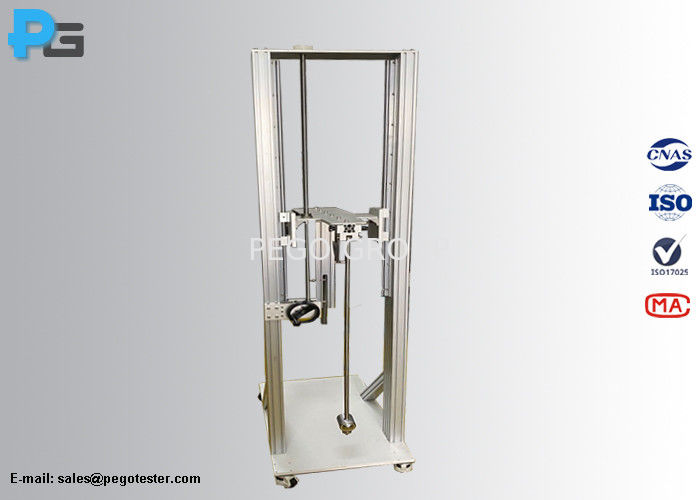

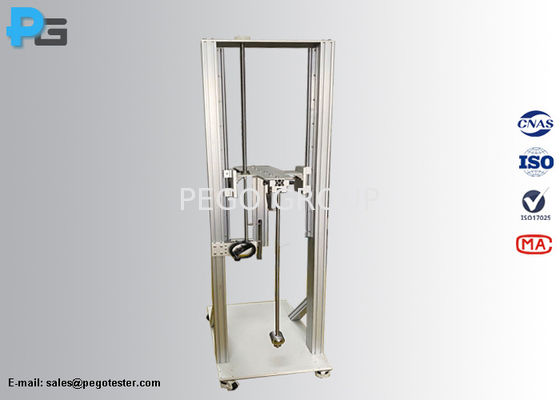

दआईके पेंडुलम प्रभाव परीक्षण मशीनएक प्रभाव परीक्षण उपकरण है, जैसे कि गोले या कांच के लिए। Pego IEC60068-2-75, GB/T2423 की आवश्यकताओं के अनुसार उपकरण बनाते हैं।55, IEC62262 और GB/T20138 मानकों। यह मुख्य रूप से गैर-धातु सामग्री नमूनों या प्लास्टिक, कांच और सिरेमिक जैसे उत्पादों के प्रभाव परीक्षण के लिए उपयोग किया जाता है।यह सामग्री के प्रभाव प्रतिरोध का मूल्यांकन करने के लिए एक परीक्षण उपकरण है. आईके प्रभाव मानकों IEC62262 और GB/T20138 के अनुसार, इस परीक्षण मशीन में केवल पांच प्रभाव तत्व हैंः IK07, IK08, IK09, IK10 और IK11.हथौड़ा मैन्युअल रूप से जारी किया जाता है और टक्कर परीक्षण नमूना (EUT) क्षैतिज रूप से गिरा दिया जाता हैइस उपकरण का उपयोग अक्सर नॉन-टेम्पर्ड ग्लास पर प्रभाव परीक्षणों के लिए प्रकाश मानक में किया जाता है। इसमें मुख्य रूप से 4 हथौड़े, एक मेजबान और ब्रैकेट कैस्टर शामिल हैं।
आईईसी 60068-2-75 पर्यावरण परीक्षण भाग 2-75: परीक्षण परीक्षण Eh: हथौड़ा परीक्षण
IEC62262 इलेक्ट्रिक और इलेक्ट्रॉनिक उत्पादों के लिए पर्यावरण परीक्षण भाग 2:परीक्षण विधियाँ-परीक्षण Eh:Hammer परीक्षण
| स्विंग पाइप |
स्टील पाइप 1 (लंबाईः 1000 मिमी, बाहरी व्यासः 15.9 मिमी, मोटाईः 1.5 मिमी) ऊर्जा के लिए 10J/20J/50J स्टील पाइप 2 (लंबाईः 1000 मिमी, बाहरी व्यासः 16 मिमी, मोटाईः 0.5 मिमी) ऊर्जा 5J के लिए स्टील पाइप 3 (लंबाईः 1000 मिमी, बाहरी व्यासः 9.0 मिमी, मोटाईः 0.5 मिमी) 2J से अधिक नहीं ऊर्जा के लिए |
| प्रभाव कोण | 0~900 |
| गिरने की ऊँचाई | 0-500 मिमी समायोज्य, डायल डिस्प्ले |
| लिफ्टिंग स्ट्रोक | 200-1200 मिमी |
| धक्का मारने वाले हथौड़े | स्टील से बने स्ट्राइकिंग एलिमेंट्सः IK07 टेस्ट के लिए 2J/0.5KG, IK08 टेस्ट के लिए 5J/1.7KG, IK09 टेस्ट के लिए 10J/5KG, IK10 टेस्ट के लिए 20J/5KG, IK11 टेस्ट के लिए 50J/10KG |
| हथौड़ा छोड़ने की विधि | मैनुअल रिलीज़ |
| घुड़सवार उपकरण | फ्लैट माउंटिंग प्लेट, समायोज्य कोण 0-90°, M6 पेंच छेद से सुसज्जित |
नोटः
मानक विन्यास में आईके 07 से आईके 10 परीक्षण के लिए 0.5 किलोग्राम, 1.7 किलोग्राम और 5 किलोग्राम के हथौड़े शामिल हैं, 50 जे परीक्षण के लिए 10 किलोग्राम का हथौड़ा एक वैकल्पिक उपकरण है।
| चमकदार तत्वों की विशेषताएं | ||||||
| ऊर्जा/J |
≤ 1 ±10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
| समकक्ष द्रव्यमान± 2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
| सामग्री | नायलॉन | इस्पात | ||||
| आर/एमएम | 10 | 25 | 25 | 50 | 50 | 50 |
| डी/मिमी | 18.5 ((20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| एल/एमएम | निर्भर करता है | |||||
| गिरने की ऊँचाई | |||||||||||||||
| ऊर्जा/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| समकक्ष द्रव्यमान/किलो | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| गिरने की ऊँचाई ± 1% मिमी | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
बाहरी यांत्रिक प्रभावों से सुरक्षा की डिग्री
| IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| 0.14J | 0.2J | 0.35J | 0.5J | 0.7J | 1J | 2J | 5J | 10J | 20J |
4.1 उपकरण विशुद्ध रूप से यांत्रिक निर्माण है, नियमित रखरखाव, पेंच और असर बिट्स का लगातार स्नेहन करना चाहिए।
4.2 उपकरण को बिना भार के टक्कर से सख्ती से प्रतिबंधित किया गया है, अर्थात टक्कर देने वाले तत्व के नीचे कोई वस्तु होनी चाहिए
4.3 जब उपकरण काम न करने की स्थिति में हो तो धक्का देने वाले तत्वों को हटा दें।
4.4 प्रयोग से पहले जाँच करें, सुनिश्चित करें कि उपकरण स्तर पर रखा गया है.
4.5 काम करने की स्थितिः 5~35°C (तापमान), 45~75% (आर.एच.)
5आंकड़े
