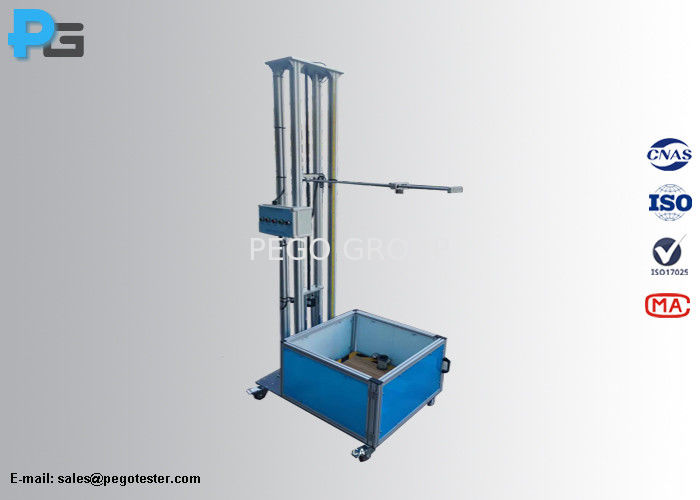

IEC62368-1 अनुलग्नक T.6 पेंडुलम और वर्टिकल ड्रॉप स्फीयर इम्पैक्ट टेस्ट उपकरण

1.परिचय

दपेंडुलम और ऊर्ध्वाधर गोलाकार प्रभाव परीक्षण उपकरणआईईसी 60601-1 खंड 15 की आवश्यकताओं के अनुसार डिजाइन और निर्मित किया गया है।3.3, IEC60950-1 खंड 4.4.5 और चित्र 4A, IEC60598-1 खंड 413.4, IEC62368-1 परिशिष्ट खंड T.6 और चित्र T.1, IEC61010-1 खंड 8.2 और चित्र 10। विभिन्न स्टील गेंदों को विभिन्न मानक आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है। उपकरण दोनों प्रदान कर सकता हैपेंडुलम गोलाकार प्रभावऔरऊर्ध्वाधर गिरावट गोलाकार प्रभावयह परीक्षक विद्युत चुम्बक आकर्षण के सिद्धांत का उपयोग विभिन्न इस्पात गेंदों को आकर्षित करने के लिए करता है,और ड्रॉप बॉल प्रभाव प्राप्त करने के लिए इलेक्ट्रोमैग्नेट की चालू और बंद शक्ति द्वारा उत्पन्न चुंबकीय रिलीज या आकर्षण के माध्यम से परीक्षण स्टील गेंदों को जारी करता है या आकर्षित करता हैपेंडुलम गेंद को स्टील के रस्सी से उठाया जाता है और ऊंचाई अंतर से उत्पन्न प्रभाव ऊर्जा को परीक्षण के लिए आवश्यक पेंडुलम गेंद प्रभाव ऊर्जा प्रदान करने के लिए मात्रात्मक रूप से मापा जाता है।ड्रॉप बॉल प्रभाव परीक्षक का डिफ़ॉल्ट विन्यास Φ50mm स्टील बॉल है, और यूएल मानक द्वारा आवश्यक Φ50.8 मिमी स्टील की गेंद वैकल्पिक है। चूंकि स्टेनलेस स्टील की गेंदें गैर-चुंबकीय हैं, इसलिए कॉन्फ़िगर किए गए स्टील की गेंदें स्टील की गेंदें ले रही हैं।कृपया जंग से बचने के लिए रखरखाव के लिए उन्हें तेल करने के लिए ध्यान दें.

2.मानक

IEC60601-1:2020 चिकित्सा विद्युत उपकरण - भाग 1: बुनियादी सुरक्षा और आवश्यक प्रदर्शन के लिए सामान्य आवश्यकताएं खंड 15.3.3

आईईसी 60950-1 सूचना प्रौद्योगिकी उपकरण सुरक्षा भाग 1: सामान्य आवश्यकताएं खंड 44.5 और चित्र 4A

IEC62368-1 ऑडियो/वीडियो, सूचना और संचार प्रौद्योगिकी उपकरण ¢ भाग 1: सुरक्षा आवश्यकताएं अनुलग्नक T.6 और चित्र T.1

आईईसी 60598-1 प्रकाश व्यवस्था ️ भाग 1: सामान्य आवश्यकताएं और परीक्षण खंड 4.13.4

IEC61010-1 चिकित्सा विद्युत उपकरण - भाग 1: बुनियादी सुरक्षा और आवश्यक प्रदर्शन के लिए सामान्य आवश्यकताएं खंड 8.2. और चित्र 10

3.पैरामीटर

4आंकड़ा
