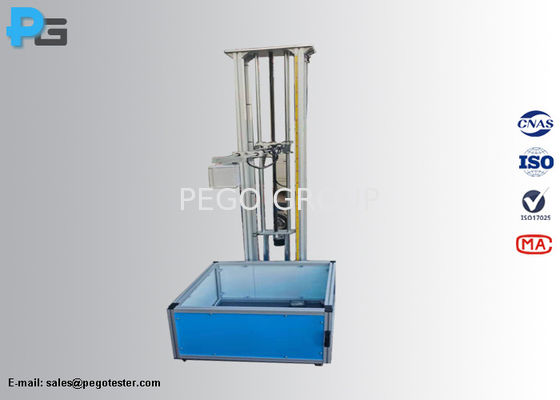

IEC61010-1 खंड 8.2.2 चित्र 10 मेडिकल इलेक्ट्रिकल उपकरण के लिए स्टील गोलाकार ड्रॉप इम्पैक्ट टेस्टिंग मशीन

IEC61010-1 खंड 8.2.2 चित्र 10 स्टीलगोलाकारगिरानाप्रभाव परीक्षणचिकित्सा विद्युत उपकरण के लिए मशीन

1.परिचय

दस्टील के गोले के गिरने के प्रभाव परीक्षण उपकरणIEC61010-1 खंड 8.2 और चित्र 10, IEC60601-1 खंड 15 की आवश्यकताओं के अनुसार डिजाइन और निर्मित है।3.3, IEC60950-1 खंड 4.4.5 और चित्र 4A, IEC60598-1 खंड 413.4, IEC62368-1 परिशिष्ट खंड T.6 और चित्र T.1विभिन्न स्टील गेंदों को विभिन्न मानक आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है। उपकरण पेंडुलम गोलाकार प्रभाव और ऊर्ध्वाधर ड्रॉप गोलाकार प्रभाव दोनों प्रदान कर सकता है।यह परीक्षक विभिन्न इस्पात गेंदों को आकर्षित करने के लिए विद्युत चुम्बक आकर्षण के सिद्धांत का उपयोग करता है, और ड्रॉप बॉल प्रभाव प्राप्त करने के लिए इलेक्ट्रोमैग्नेट की चालू और बंद शक्ति द्वारा उत्पन्न चुंबकीय रिलीज़ या आकर्षण के माध्यम से परीक्षण स्टील गेंदों को जारी करता है या आकर्षित करता है।पेंडुलम की गेंद को स्टील की रस्सी से ऊपर उठाया जाता है, और ऊंचाई अंतर से उत्पन्न प्रभाव ऊर्जा को परीक्षण के लिए आवश्यक पेंडुलम बॉल प्रभाव ऊर्जा प्रदान करने के लिए मात्रात्मक रूप से मापा जाता है।ड्रॉप बॉल प्रभाव परीक्षक का डिफ़ॉल्ट विन्यास Φ50mm स्टील बॉल है, और यूएल मानक द्वारा आवश्यक Φ50.8 मिमी स्टील की गेंद वैकल्पिक है। चूंकि स्टेनलेस स्टील की गेंदें गैर-चुंबकीय हैं, इसलिए कॉन्फ़िगर किए गए स्टील की गेंदें स्टील की गेंदें ले रही हैं।कृपया जंग से बचने के लिए रखरखाव के लिए उन्हें तेल करने के लिए ध्यान दें.

2.मानक

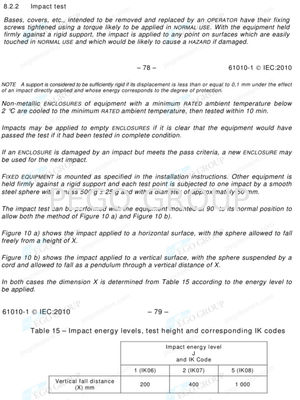

IEC61010-1 चिकित्सा विद्युत उपकरण - भाग 1: बुनियादी सुरक्षा और आवश्यक प्रदर्शन के लिए सामान्य आवश्यकताएं खंड 8.2. और चित्र 10

IEC60601-1:2020 चिकित्सा विद्युत उपकरण - भाग 1: बुनियादी सुरक्षा और आवश्यक प्रदर्शन के लिए सामान्य आवश्यकताएं खंड 15.3.3

आईईसी 60950-1 सूचना प्रौद्योगिकी उपकरण सुरक्षा भाग 1: सामान्य आवश्यकताएं खंड 44.5 और चित्र 4A

IEC62368-1 ऑडियो/वीडियो, सूचना और संचार प्रौद्योगिकी उपकरण ¢ भाग 1: सुरक्षा आवश्यकताएं अनुलग्नक T.6 और चित्र T.1

आईईसी 60598-1 प्रकाश व्यवस्था ️ भाग 1: सामान्य आवश्यकताएं और परीक्षण खंड 4.13.4

3आवेदन

दइस्पात गेंद ड्रॉप परीक्षण उपकरणमुख्य रूप से एक निश्चित ऊंचाई पर वस्तुओं के मुक्त गिरने के प्रभाव का अनुकरण करने के लिए उपयोग किया जाता है, ताकि संबंधित सामग्रियों, उत्पादों या संरचनाओं के प्रदर्शन का मूल्यांकन किया जा सके। इसके विशिष्ट उपयोग इस प्रकार हैंः

3.1 सामग्री प्रदर्शन परीक्षण

- सामग्री की कठोरता का आकलन करें: स्टील की गेंद को विभिन्न ऊंचाइयों से परीक्षण सामग्री की सतह पर गिरने की अनुमति देकर, प्रभाव के अधीन सामग्री के विरूपण, दरार और अन्य स्थितियों का निरीक्षण करें,और इस प्रकार सामग्री की कठोरता का न्यायउदाहरण के लिए, धातु सामग्री के अनुसंधान और विकास में, विभिन्न संरचनाओं या गर्मी उपचार प्रक्रियाओं के साथ धातुओं के प्रभाव प्रतिरोध की तुलना की जा सकती है,सामग्री के अनुकूलन के लिए एक आधार प्रदान करना.

- अध्ययन सामग्री थकान विशेषताएं: लंबे समय तक उपयोग के दौरान सामग्री को सहन करने वाले प्रभाव भार का अनुकरण करने के लिए कई स्टील बॉल ड्रॉप इम्पैक्ट टेस्ट करें, सामग्री में थकान क्षति के संचय का विश्लेषण करें,और व्यावहारिक अनुप्रयोगों में सामग्री के सेवा जीवन का अनुमान लगाना.

3.2 उत्पाद गुणवत्ता निरीक्षण

- पैकेजिंग सुरक्षा प्रदर्शन का मूल्यांकन: पैक किए हुए उत्पाद को परीक्षण उपकरण के नीचे रखें और स्टील की गेंद को पैकेजिंग पर गिरने दें ताकि परिवहन और हैंडलिंग के दौरान उत्पाद को प्राप्त होने वाले प्रभावों का अनुकरण किया जा सके।जांचें कि क्या पैकेजिंग सामग्री और संरचना उत्पाद को प्रभावी ढंग से बचा सकती है, ताकि पैकेजिंग डिजाइन को अनुकूलित किया जा सके और रसद प्रक्रिया के दौरान उत्पादों के नुकसान को कम किया जा सके।

- इलेक्ट्रॉनिक उत्पादों के गिरावट प्रतिरोध परीक्षण: मोबाइल फोन और टैबलेट जैसे इलेक्ट्रॉनिक उत्पादों के लिए, उन्हें परीक्षण बेंच पर स्थापित करें और उत्पाद के आवरण, स्क्रीन,आंतरिक घटकयह उत्पाद के संरचनात्मक डिजाइन में सुधार करने और उत्पाद की विश्वसनीयता और स्थायित्व को बढ़ाने में मदद करता है।

-ग्लास उत्पादों की मजबूती निरीक्षणग्लास कंटेनरों और वाहनों के खिड़कियों के ग्लास जैसे ग्लास उत्पादों के लिए, स्टील बॉल ड्रॉप टेस्ट उनके प्रभाव प्रतिरोध का पता लगा सकता है।यह निर्धारित करना कि उत्पाद गुणवत्ता मानकों और सुरक्षा आवश्यकताओं को पूरा करते हैं या नहीं, और सामान्य उपयोग और संभावित आकस्मिक प्रभाव के दौरान उत्पादों की सुरक्षा सुनिश्चित करें।

3.3 निर्माण और इंजीनियरिंग क्षेत्र में अनुप्रयोग

- छत टाइलों का प्रभाव प्रतिरोध परीक्षण: प्राकृतिक प्रभाव कारकों का अनुकरण करने के लिए छत की टाइलों पर स्टील की गेंद को छोड़ दें जैसे कि हिमस्खलन, छत की टाइलों के प्रभाव प्रतिरोध का मूल्यांकन करें,और छत टाइलों के चयन और गुणवत्ता नियंत्रण के लिए एक संदर्भ प्रदानप्रतिकूल मौसम की स्थिति में भवनों की जलरोधक और संरचनात्मक सुरक्षा सुनिश्चित करना

- कंक्रीट के प्रभाव प्रतिरोध पर शोध: स्टील बॉल ड्रॉप टेस्ट के माध्यम से, प्रभाव भार के तहत कंक्रीट की यांत्रिक प्रतिक्रिया का अध्ययन करें,और इंजीनियरिंग परिदृश्यों में कंक्रीट संरचनाओं के आवेदन के लिए डेटा समर्थन प्रदान करते हैं जहां वे प्रभाव के अधीन हैं, जैसे सैन्य सुरक्षा परियोजनाएं और विस्फोट प्रतिरोधी संरचनाएं।

3.4 वैज्ञानिक अनुसंधान और शिक्षण के क्षेत्र में

- अकादमिक अनुसंधान के लिए डेटा समर्थन प्रदान करना: सामग्री विज्ञान और यांत्रिकी जैसे विषयों के अनुसंधान में, स्टील बॉल ड्रॉप टेस्ट डिवाइस का उपयोग धक्का भार जैसे तनाव के तहत सामग्री के गतिशील प्रतिक्रिया डेटा प्राप्त करने के लिए किया जा सकता है,तनाव, और विरूपण पैटर्न, सामग्री के घटक संबंधों, प्रभाव गतिशीलता सैद्धांतिक मॉडल आदि की स्थापना और सत्यापन के लिए प्रयोगात्मक आधार प्रदान करते हैं।

- शिक्षण प्रदर्शन उपकरण के रूप में कार्य करें: प्रासंगिक विषयों की शिक्षण प्रक्रिया के दौरान, स्टील बॉल ड्रॉप टेस्ट डिवाइस का उपयोग ऑन-साइट प्रदर्शन के लिए करें, जिससे छात्रों को प्रभाव की घटना को सहज रूप से देखने की अनुमति मिलती है,सामग्री यांत्रिक गुणों और प्रभाव गतिशीलता जैसे प्रासंगिक ज्ञान को समझें, और छात्रों की सीखने में रुचि और सैद्धांतिक ज्ञान को समझने की उनकी क्षमता में सुधार।

4.पैरामीटर

4आंकड़ा
