उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामान्य मानक: | IEC60601-1 क्लॉज 5.9.2.1 और चित्रा 6, IEC61032FIGUGRE 2, IEC62368-1 अनुलग्नक v.1.2 और चित्रा V.2, IE | सामग्री: | स्टील (फिंगर पार्ट), इन्सुलेटिंग मटेरियल (हैंडल) |
|---|---|---|---|
| अन्य नाम: | संयुक्त परीक्षण उंगली, परीक्षण जांच बी | बल प्रयोग किया गया: | 0N, 10N, 20N, 30N, 40N, 50N |
| प्रमुखता देना: | IEC62368-1 परीक्षण उंगली,IEC61032 परीक्षण उंगली,IEC60601-1 परीक्षण उंगली |
||

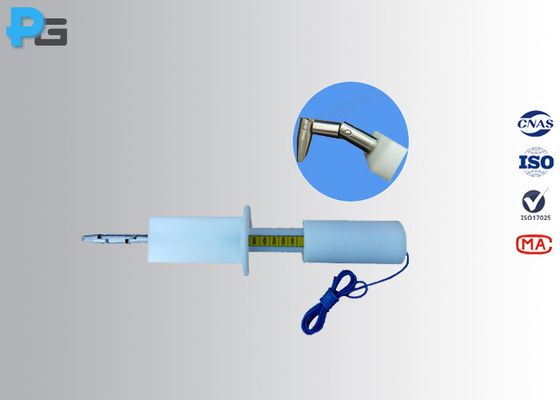

मानक परीक्षण उंगली
1.परिचय
मानक परीक्षण उंगली को IEC60601-1 खंड 5 की परीक्षण आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।9.2.1 और चित्र 6, आईईसी 61032चित्र 2, आईईसी 62368-1 अनुलग्नक वी.1.2 और आकृति V.2, IEC60335-1 खंड 8.1, आईईसी 60529, आईईसी 60598-1 खंड 8.2.5, IEC60884-1 खंड 10.1 और 16.2.2, AS/NZS3112 खंड 3.8.1, इलेक्ट्रॉनिक उपकरणों के खतरनाक भागों तक पहुंच की जांच के लिए।
मानक परीक्षण उंगलीइसमें डैक्टिलोग्रिपोसिस और हैंडल होता है। डैक्टिलोग्रिपोसिस में दो सक्रिय जोड़ होते हैं जो 90 डिग्री में झुक सकते हैं। उंगली का हिस्सा स्टील सामग्री से बना होता है, हैंडल नायलॉन से बना होता है,और काम करने के लिए M6 थ्रेडेड छेद के टर्मिनलों हैबलमापकया जांच जांच के दौरान सीधे उचित बल लागू करने के लिए 50 एन थ्रस्टर में निर्मित किया जा सकता है। परीक्षण जांच बी व्यक्ति की उंगली का अनुकरण करना है,घेर के खतरनाक भागों (जीवित भागों या यांत्रिक भागों) से व्यक्ति की उंगली की सुरक्षा का आकलन करने के लिएमानक परीक्षण उंगलीहैआईपी कोड जांचIP2X परीक्षण के लिएg.
2विनिर्देश
|
मॉडल |
पीजी-टीपीबी |
|
संयुक्त बिंदु का आकार 1 |
30±0.2 |
|
संयुक्त बिंदु का आकार 2 |
60±0.2 |
|
उंगली की लंबाई |
80±0.2 |
|
उंगली की नोक से बफ़लआकार |
180±0.2 |
|
उंगलियों की उंगलियों से बना हुआ तनिक फिले |
S4±0.05 |
|
उंगली का व्यास |
फ12 0-0.05 |
|
व्यासbअफ़्फ़ल |
फ75±0.2 |
|
बफ़ल की मोटाई |
5±0.5 |
|
A-A अनुभाग का व्यास |
फ50 |
|
A-A अनुभाग चौड़ाई |
फ20±0.2 |
|
थ्रस्टर |
10N वैकल्पिक |
|
मानक |
IEC61032 |
