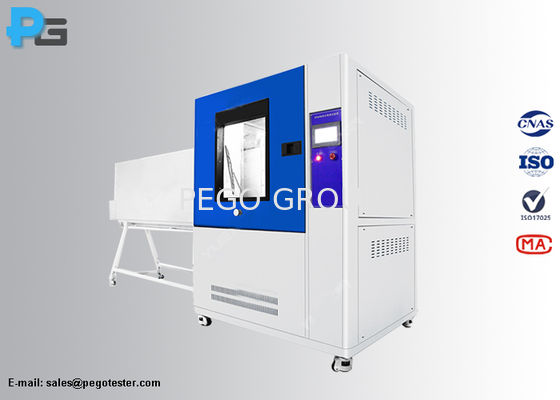

उच्च दबाव जेटप्रूफ थर्मल टेस्ट चैंबर IEC60529 ISO20653 IPX5 IPX6 IPX9K के लिए
IEC60529 / ISO20653 IPX5 IPX6 IPX9K के लिए उच्च तापमान उच्च दबाव जेटप्रूफ परीक्षण कक्ष
परिचय
IPX69K उच्च तापमान उच्च दबाव जेट स्प्रे परीक्षण कक्ष IEC60529, DIN40050-9 चित्र 7 और ISO20653 चित्र 8 और 9 मानकों के अनुसार बनाया गया है। यह उपकरण IPX5, IPX6,7-इंच एलसीडी टच स्क्रीन और पीएलसी (पैनसोनिक) ऑटो-नियंत्रण प्रणाली के माध्यम से उपयोगकर्ता-परिभाषित मापदंडों के साथ आईपीएक्स 6 के और आईपीएक्स 9 के परीक्षण. स्टेनलेस स्टील नोजल, टर्नटेबल, और आंतरिक बॉक्स के साथ निर्मित, यह लाइव परीक्षण के लिए एक अंतर्निहित जलरोधक सॉकेट शामिल है। सड़क वाहनों, मोटर्स में विद्युत उपकरणों के लिए आदर्श,विद्युत घटक, और ऑटो पार्ट्स वाटरप्रूफ टेस्टिंग, यह प्रदर्शन मूल्यांकन और उत्पाद में सुधार करने में सक्षम बनाता है।
IPX5 जल जेट
किसी भी दिशा से एक नोजल (6.3 मिमी) द्वारा आवरण के खिलाफ प्रक्षेपित पानी के कोई हानिकारक प्रभाव नहीं होना चाहिए। परीक्षण अवधिः कम से कम 15 मिनट, आयतनः 12.5 लीटर प्रति मिनट,दबाव 30 kPa 3 मीटर की दूरी पर.
IPX6 शक्तिशाली जल जेट
परीक्षण अवधिः कम से कम 3 मिनट, आयतनः 100 लीटर प्रति मिनट,दबाव 100 kPa 3 मीटर की दूरी पर.
IPX6-K उच्च दबाव के साथ शक्तिशाली जल जेट
किसी भी दिशा से, उच्च दबाव के तहत, घेर के खिलाफ शक्तिशाली जेट (12.5 मिमी नोजल) में प्रक्षेपित पानी का कोई हानिकारक प्रभाव नहीं होना चाहिए। परीक्षण अवधिः कम से कम 3 मिनट, पानी की मात्राः75 लीटर प्रति मिनट, दबावः 3 मीटर की दूरी पर 1000 केपीए।
IPX9K उच्च दबाव/वाष्प जल जेट सफाई
उच्च दबाव और उच्च तापमान में चार दिशाओं (00, 300, 600, 900) से आवरण के विरुद्ध प्रक्षेपित पानी का कोई हानिकारक प्रभाव नहीं होना चाहिए। परीक्षण अवधिः प्रति दिशा 30 सेकंड, पानी की मात्राः14 से 16 लीटर प्रति मिनट, दबावः 8000~10000 Kpa, तापमानः 80±5°C, परीक्षण दूरीः 100 से 150mm.
विशेषताएं
- उच्च गुणवत्ता वाली स्टील की प्लेट, स्टोविंग वार्निश के साथ लेपित।
- कक्ष का आंतरिक भाग और समर्थन SUS304# स्टेनलेस स्टील से बने हैं।
- 7-इंच की टच स्क्रीन और आसान संचालन और ऑटो नियंत्रण के लिए पीएलसी कोर नियंत्रण घटक।
- टच स्क्रीन के माध्यम से समायोज्य गति और कोण के साथ उच्च गुणवत्ता वाली स्टेपिंग मोटर।
- टच स्क्रीन सेटिंग्स के साथ आईपीडी तापमान नियंत्रण।
- परीक्षण समयः 0-999 मिनट समायोजन, ऑटो स्टॉप।
- व्यापक सुरक्षाः रिसाव, पानी की कमी, अतिप्रवाह, शॉर्ट सर्किट, और दरवाजे प्रेरण सुरक्षा।
- पुनर्नवीनीकरण क्षमता के साथ अंतर्निहित पानी टैंक, गेंद वाल्व नियंत्रण, और कम पानी के स्तर अलार्म।
- परीक्षण की निगरानी के लिए टेम्पर्ड ग्लास और एलईडी लाइट के साथ पारदर्शी अवलोकन खिड़की।
विनिर्देश
| मॉडल |
IPX69K |
| कार्य आयाम (मिमी) |
1200*1200*1200 (L*W*H) |
| बाहरी आयाम (मिमी) |
4200*1380*2050 (L*W*H) |
| IPX5 नोजल व्यास |
Φ6.3 मिमी |
| IPX6 नोजल व्यास |
Φ12.5 मिमी |
| IPX5/6 के लिए परीक्षण दूरी |
2.8 मीटर (नोजल्स से टर्नटेबल के केंद्र तक की दूरी) |
| नोजल को तय करने की विधि |
यांत्रिक निर्धारण (स्वचालित या प्रोग्राम करने योग्य नोजल बंदूक कोण समायोज्य) |
| IPX9K के लिए नोजल की संख्या |
4 |
| नोजल की स्थिति |
00, 300, 600, 900 (ऊर्ध्वाधर वितरण) |
| IPX9K के लिए परीक्षण दूरी |
100~200 मिमी (समायोज्य) |
| परीक्षण का समय |
30 प्रति पद |
| भालू का वजन |
50 किलो |
| परीक्षण का समय |
0~9999s (प्रीसेट करने योग्य) |
| टर्नटेबल का व्यास |
Φ600 मिमी |
| टर्नटेबल उठाने का मोड |
मैनुअल समायोज्य |
| IPX5 की प्रवाह दर |
12.5±0.625 (एल/मिनट) |
| IPX6 की प्रवाह दर |
100±5 (एल/मिनट) |
| IPX9K का तापमान |
RT. या 80±5°C |
| IPX9K का पानी का दबाव |
8000-10000Kpa |
| टर्नटेबल की घूर्णन गति |
4-10r/min (समायोज्य) |
| कार्य शक्ति |
380v/50Hz, 15KW |
| ईयूटी शक्ति |
220 वोल्ट |
| सुरक्षा |
रिसाव संरक्षण, पानी की कमी संरक्षण, शॉर्ट सर्किट संरक्षण, प्रेरण संरक्षण |
