उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | आईईसी61000-4-4 | आउटपुट वोल्टेज: | 5kV |
|---|---|---|---|
| सीडीएन: | 380वी/16ए, 380वी/30ए | गारंटी: | 12 महीने |
| नियंत्रण प्रणाली: | पीएलसी टच स्क्रीन | लदान: | एक्सप्रेस द्वारा |
| कार्य शक्ति: | AC220±10％,50/60Hz, 300W | आयाम: | 470 मिमी (डब्ल्यू) × 215 मिमी (एच) × 500 मिमी (डी) |

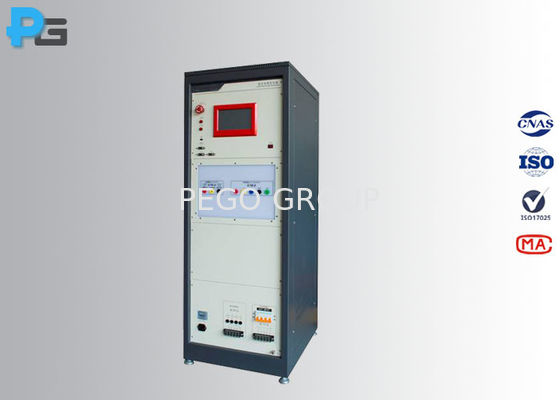

ईएफटी-5के श्रृंखला के विद्युत तेज क्षणिक जनरेटर IEC61000-4-4 मानक के अनुसार विद्युत चुम्बकीय संगतता (ईएमसी) अनुपालन परीक्षण के लिए डिज़ाइन किए गए सटीक उपकरण हैं।ये मजबूत परीक्षक 5KV तक के तेज क्षणिक फट धड़कन प्रदान करते हैं, 0.1 से 1200kHz तक की पुनरावृत्ति आवृत्तियों का समर्थन करते हुए, उन्हें औद्योगिक नियंत्रण प्रणालियों, घरेलू उपकरणों, चिकित्सा उपकरणों की प्रतिरक्षा का मूल्यांकन करने के लिए उपयुक्त बनाते हैं,ऑटोमोबाइल इलेक्ट्रॉनिक्स, और घटक।
16A या 30A क्षमता के साथ एकीकृत 3-चरण 5-वायर युग्मन और जुडऩा नेटवर्क (सीडीएन) तीन-चरण बिजली प्रणालियों में वास्तविक दुनिया के विद्युत व्यवधानों का सटीक अनुकरण सुनिश्चित करता है।
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | EFT-5K16 / EFT-5K30 |
| ओपन सर्किट आउटपुट वोल्टेज | 0.25-5kV ± 5% |
| 50Ω लोड आउटपुट वोल्टेज | 0.125-2.5kV ± 5% |
| पल्स वेवफॉर्म | 5/50ns (50Ω/1000Ω भार) |
| उठने का समय | 5ns ± 30% (50Ω भार) |
| प्रतिबाधा | 50Ω ±20% |
| आउटपुट ध्रुवीयता | नकारात्मक/सकारात्मक |
| पुनरावृत्ति की आवृत्ति | 0.1-1200.0kHz ±10% |
| फटने की अवधि | 15ms@2.5/5kHz, 750μs@100kHz, 250μs@300kHz |
| फटने की अवधि | 100-999ms (समायोज्य) |
| युग्मन नेटवर्क | तीन चरण 380V/16A या 30A, 50/60Hz |
| युग्मन संधारित्र | 33nF ±10% |
| बिजली की आवश्यकताएँ | AC220±10%, 50/60Hz, 300W |
| आयाम | 470 ((W) × 215 ((H) × 500 ((D) मिमी |
| वजन | लगभग. 25 किलोग्राम |
आयातित उच्च-शक्ति वाले गैर-अनुप्रेरक प्रतिरोध स्थिर पल्स तरंगों को बिना किसी विरूपण के सुनिश्चित करते हैं, सटीक परीक्षण संकेत प्रदान करते हैं जो IEC61000-4-4 आवश्यकताओं को पूरा करते हैं।यह सटीकता महत्वपूर्ण है क्योंकि विकृत तरंगों के परिणाम गलत हो सकते हैं, या तो अनावश्यक उत्पाद पुनः डिजाइन या अनुपालन के मुद्दों को याद करने का कारण बनता है।
7-इंच का एलसीडी टच स्क्रीन इंटरफ़ेस वास्तविक समय में पैरामीटर डिस्प्ले के साथ सहज नियंत्रण प्रदान करता है। ऑपरेटर 1000 परीक्षण कॉन्फ़िगरेशन तक स्टोर कर सकते हैं,दोहराने वाले परीक्षण परिदृश्यों के लिए त्वरित याद करने में सक्षमपरीक्षण के दौरान निर्मित तापमान-नमी सेंसर पर्यावरण की स्थिति की निगरानी करता है।
एकीकृत 3-चरण 5 तार युग्मन और decoupling नेटवर्क बाहरी युग्मन उपकरण की आवश्यकता को समाप्त करता है। स्वतंत्र रूप से चयन योग्य युग्मन मोड (L1, L2, L3, N, PE) के साथ,प्रणाली अतिरिक्त हार्डवेयर संशोधनों के बिना विभिन्न परीक्षण विन्यासों के अनुकूल है.
ईएफटी-5के श्रृंखला गुणवत्ता आश्वासन प्रयोगशालाओं और ईएमसी परीक्षण सुविधाओं की सेवा करती है जो विनियामक अनुपालन के लिए इलेक्ट्रॉनिक उपकरण का मूल्यांकन करती हैं। विशिष्ट उपयोग मामलों में शामिल हैंः
यह जनरेटर विश्वसनीय और दोहराए जाने योग्य परीक्षण परिणाम प्रदान करने के लिए उन्नत पल्स प्रौद्योगिकी और बुद्धिमान नियंत्रण प्रणालियों को जोड़ती है।स्वयं निदान समारोह लगातार उच्च वोल्टेज और आवेग उत्पादन स्थिति की निगरानी करता है, स्वचालित रूप से परीक्षण के तहत उपकरण और उपकरण दोनों की रक्षा के लिए असामान्यताओं का पता लगाने।
फ्लेक्सिबल फट मोड विकल्पों (एसिंक्रोनस या एसिंक्रोनस) और 0-360 डिग्री से मुक्त चरण कोण सेटिंग के साथ, इंजीनियर परीक्षण दक्षता को कम किए बिना सटीक गड़बड़ी परिदृश्यों का अनुकरण कर सकते हैं।
