उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | IEC60065, IEC60950-1, IEC60884-1 | फोर्स आर्म: | 0-200 मिमी |
|---|---|---|---|
| टेस्ट फंक्शन: | प्रत्यक्ष प्लग-इन उपकरण की यांत्रिक शक्ति का परीक्षण करने के लिए | तौल: | 2.5N (1 सेट), 1N (1 सेट) |
| सामान: | सभी उद्देश्य प्लग, उल प्लग, एएस / एनजेडएस प्लग; | सामग्री: | स्टेनलेस स्टील |
| प्रमुखता देना: | विद्युत प्लग परीक्षक,टोक़ परीक्षण उपकरण |
||
मुख्य प्लग IEC60065 IEC60884-1 का एक हिस्सा बनाने वाले उपकरणों के लिए प्लग टॉर्क टेस्ट उपकरण
1। परिचय
प्लग टॉर्क टेस्ट डिवाइस को IEC60065 क्लॉज 15.4.1 और फिगर 11, IEC60950-1 क्लॉज 4.3.6, IEC60884-1 क्लॉज 14.23.2 और आदि के अनुसार डिजाइन किया गया है। इसे सीधे प्लग की सॉकेट आउटलेट यांत्रिक शक्ति की जांच के लिए लगाया जाता है- उपकरण में।फिक्स्ड सॉकेट-आउटलेट में पेश किए जाने के लिए पिन के साथ प्रदान किया गया एक उपकरण इन सॉकेट-आउटलेट पर अनुचित दबाव नहीं डालेगा, टॉर्क 0.25Nm से अधिक नहीं होगा।
2. विशिष्टता
| संपर्क सतह और अक्ष सतह के बीच की दूरी | 8 मिमी |
| फोर्स आर्म | 0-200 मिमी |
| तौल | 2.5N (1 सेट), 1N (1 सेट) |
| विन्यास | ऑल-पर्पस प्लग (1 सेट, जीबी और बीएस प्लग पर लागू), उल प्लग (1 सेट), एएस / एनजेडएस प्लग (1 सेट) |
| नोट: अन्य प्लग को अनुकूलित किया जा सकता है | |
3. कार्य सिद्धांत:
एक परीक्षण उपकरण के सॉकेट-आउटलेट के साथ, इच्छित उपयोग के दौरान, डिवाइस को संलग्न करके अनुपालन की जांच की जाती है।परीक्षण उपकरण का बैलेंस आर्म सॉकेट-आउटलेट के एंगेजमेंट फेस के पीछे 8 मिमी की दूरी पर सॉकेट-आउटलेट के संपर्क ट्यूबों की केंद्र रेखाओं के माध्यम से एक क्षैतिज अक्ष के बारे में घूमता है।
डिवाइस के जुड़ाव में नहीं होने के कारण, बैलेंसिंग आर्म संतुलन में है, सॉकेट-आउटलेट का एंगेजमेंट फेस ऊर्ध्वाधर स्थिति में है।
डिवाइस के लगे होने के बाद, ऊर्ध्वाधर विमान में अपने जुड़ाव चेहरे को बनाए रखने के लिए सॉकेट-आउटलेट पर लगाया जाने वाला टॉर्क बैलेंस आर्म पर वजन की स्थिति से निर्धारित होता है, टॉर्क 0.25Nm से अधिक नहीं होना चाहिए।

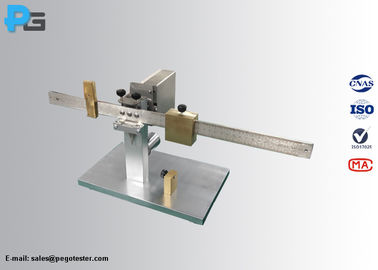

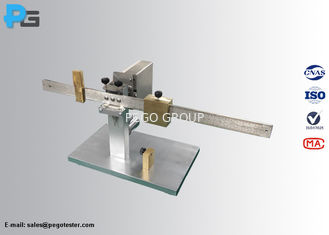

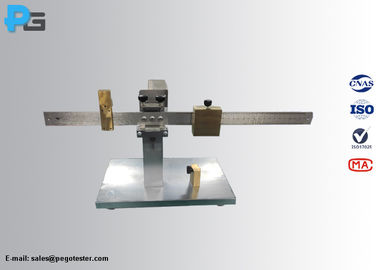

4. चित्र
