उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| शरीर की सामग्री: | SUS304 स्टेनलेस स्टील | विन्यास: | R200 से R1600 ऑसिलेटिंग ट्यूब, टर्नटेबल, डबल-कन्वर्टर |
|---|---|---|---|
| संदर्भ मानक: | आईईसी60529, आईईसी61851, आईईसी62196-1 | नियंत्रक: | पीएलसी + टच स्क्रीन |
| इनपुट: | 220V/50Hz | आवेदन: | ईवी प्लग, ईवी सॉकेट-आउटलेट, ईवी आपूर्ति उपकरण |
| हाई लाइट: | ईवी ऑसिलेटिंग ट्यूब वर्षा परीक्षण उपकरण,R200 ऑसिलेटिंग ट्यूब रेन टेस्ट उपकरण,R1600 ऑसिलेटिंग ट्यूब वर्षा परीक्षण उपकरण |
||

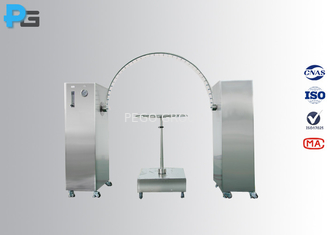

R200 से R1600 पानी के प्रवेश के खिलाफ EV और उसके सामान के संलग्नक का सत्यापन करने के लिए IPX3 और IPX4 परीक्षण के लिए ऑसिलेटिंग ट्यूब परीक्षण उपकरण
1परिचय:
R200 से R1600 दोलन ट्यूब परीक्षण उपकरण IEC60529 खंड 14 के अनुसार डिज़ाइन किया गया है।2.3 और 14.2.4 IPX3 और IPX4 परीक्षण के लिए। IPX4 परीक्षण IEC61851 खंड 12 के अनुसार आउटडोर उपयोग वाहन कनेक्टर, EV प्लग, EV सोकेट-आउटलेट, EV आपूर्ति उपकरण के आवरण और EV आवरण पर लागू किया जा सकता है।4.2 और आईईसी 62196-1 खंड 20.2.
यह उपकरण दोहरी ट्यूबों (R200 से R1600), टर्नटेबल, डबल क्लोन (पानी टैंक, नियंत्रण इकाइयों, प्रवाह मीटर, दबाव गेज, पानी फिल्टर आदि के साथ एकीकृत) के साथ एकीकृत है।ऑसिलेटिंग ट्यूब को विभिन्न नमूनों के साथ फिट करने के लिए बदला जा सकता हैचेसिस के नीचे चार रोलर्स लगाए गए हैं ताकि इसे आसानी से चलाया जा सके।
IPX4 परीक्षण के लिए, दोलन ट्यूब में अर्धचक्र के पूरे 180° पर छिड़काव छेद होते हैं, कुल प्रवाह दर को मानक आवश्यकता के अनुसार समायोजित किया जाता है, और एक प्रवाहमीटर के साथ मापा जाता है।ट्यूब लगभग 360 के कोण के माध्यम से दोलन करने के लिए किया जाता है0, 1800ऊर्ध्वाधर के दोनों ओर, और एक पूर्ण दोलन के लिए समय (2 * 3600परीक्षण की अवधि 10 मिनट है।
2विशेषताएं
● IPX3 और IPX4 परीक्षण के लिए
● उपकरण और टर्नटेबल का खोल जंग रहित सुनिश्चित करने के लिए SUS304# स्टेनलेस स्टील से बना है।
● डबल स्तंभ संरचना को अपनाता है, स्थापित करने में आसान और स्थिर घूर्णन।
● समायोज्य ट्रंडल्स से लैस, उपकरण को स्थानांतरित करना आसान बनाता है।
● फ़िल्टरिंग उपाय: मानक उच्च-सटीक फ़िल्टर नल के पानी में अशुद्धियों को फ़िल्टर कर सकता है; फ़िल्टर तत्व को नियमित रूप से बदला जा सकता है।
● पानी का टैंक उपकरण में निर्मित है, पानी के तैरते हुए गेंद वाल्व की मदद से पानी के स्तर को नियंत्रित करने के लिए ऑटो,और उच्च या निम्न स्तर पर अलार्म कम पानी के स्तर के कारण क्षति से बचाने के लिए.
● ऑसिलेटिंग ट्यूब ड्राइव: पैनासोनिक सर्व मोटर को अपनाता है, जिसमें कम शोर और उच्च सटीकता की विशेषताएं हैं।
● टर्नटेबल ड्राइवः चीनी ब्रांड स्टेप मोटर को अपनाता है, टच स्क्रीन द्वारा गति और कोण को समायोजित कर सकता है, और दिशाओं को ऑटो नियंत्रित कर सकता है (लाइव परीक्षण करने के लिए नमूने के लिए उपयुक्त) ।
● बिजली के लिए समय सेटिंगः बिजली बंदः 0-999min-पावर परः 0-999min-पावर बंदः 0-999min
● नियंत्रण घटक: 7 इंच का टच स्क्रीन+ पैनासोनिक पीएलसी।
● IPX3 और IPX4 परीक्षण प्रक्रियाओं को पूर्व निर्धारित करें, उपयोगकर्ताओं को केवल जलरोधक स्तर का चयन करने की आवश्यकता है, और उपकरण मानक आवश्यकताओं के अनुसार परीक्षण करेगा।
3. पैरामीटर
| मॉडल | IPX34C | |||||||
| ट्यूब त्रिज्या | R1600, R1400, R1200, R1000, R800, R600, R400, R200 | |||||||
| बाहरी आकार | लगभग L4000mm*W3200mm*H2800mm | |||||||
| वितरण दर | 0~10L/मिनट | |||||||
| टर्नटेबल का व्यास | Φ1000mm, Φ800mm, Φ600mm | |||||||
| टर्नटेबल की ऊंचाई | 1750~2350 मिमी | |||||||
| नोजल का ढक्कन | 0.4 मिमी | |||||||
| ट्यूब का आंतरिक व्यास | 15 मिमी | |||||||
| पानी के टैंक की क्षमता | 30 लीटर | |||||||
| ट्यूब कोण | 1200(IPX3), 3600(IPX4) या उपयोगकर्ता द्वारा परिभाषित | |||||||
| ट्यूब की घूर्णन गति | 2*120 के लिए 4s0, 2*360 के लिए 12s0या उपयोगकर्ता द्वारा परिभाषित | |||||||
| ट्यूब की सामग्री | SUS304 स्टेनलेस | |||||||
| टर्नटेबल की घूर्णन गति | 1~5r/मिनट | |||||||
| टर्नटेबल की अधिकतम भार सहन क्षमता | 50 किलो | |||||||
| टर्नटेबल घूर्णन विधि | आगे या आगे और पीछे की ओर अल्टरनेशन | |||||||
| सुरक्षा | विद्युत रिसाव, हाइड्रोपेनिया, शॉर्ट सर्किट | |||||||
| कार्य शक्ति | AC 220V/50Hz, 1KW (लाइव वायर + न्यूट्रल वायर + सुरक्षात्मक ग्राउंड वायर) | |||||||
| कार्य की शर्तें | 5°C~35°C (तापमान), ≤85% (आर.एच.), 86kPa~106kPa (दबाव) | |||||||
4अक्सर पूछे जाने वाले प्रश्न
1) क्या हम दोलन ट्यूब की त्रिज्या का चयन कर सकते हैं?
पेगो: हां, उपयोगकर्ता केवल वांछित दोलन ट्यूब खरीद सकता है। नमूना को अनुकूलित करने के लिए उपकरण दोलन ट्यूब की विभिन्न त्रिज्या के साथ कॉन्फ़िगर किया जा सकता है।
2) क्या IPX3 और IPX4 परीक्षण के लिए ऑसिलेटिंग ट्यूब पर कोई अंतर है?
रिपोर्टः हाँ, मानक आवश्यकताओं के अनुसारः IPX3 परीक्षण के लिए, दोहरी ट्यूब में केंद्र बिंदु के दोनों ओर 60° की चाप पर स्प्रे छेद होते हैं; IPX4 परीक्षण के लिए,दोलन ट्यूब में अर्धचक्र के पूरे 180° पर छिड़काव छेद हैंपेगो द्वारा डिजाइन किए गए ऑसिलेटिंग ट्यूब का उपयोग एक ही ऑसिलेटिंग ट्यूब के साथ IPX3 और IPX4 परीक्षण करने के लिए किया जा सकता है, जब IPX3 परीक्षण किया जाता है, तो बाकी नोजल अवरुद्ध हो जाएंगे।
3) क्या हम टर्नटेबल की असर क्षमता को अनुकूलित कर सकते हैं?
पेगो: हां, नियमित टर्नटेबल 50 किलो से कम वजन के नमूनों को सहन कर सकता है, लेकिन हम अनुकूलित सेवा का समर्थन करते हैं।
4) किस प्रकार का पानी इस्तेमाल किया जा सकता है?
पेगोः शुद्धता का पानी पूर्व निर्धारित करने की सिफारिश की जाती है, इससे नोजल के बंद होने का खतरा कम हो जाएगा। लेकिन व्यवहार में, नल के पानी का उपयोग अधिकतम किया जाता है, उपकरण 2 पानी फिल्टर कॉन्फ़िगर करता है।
डबल कॉलम की स्थिरता कैसी है?
पेगो: हमारा डिजाइन पर्याप्त स्थिर है, और दो स्तंभों के नीचे पहियों से लैस हैं, जो उपयोगकर्ताओं को उपकरण को स्वतंत्र रूप से स्थानांतरित करने की अनुमति देता है।पहियों को लॉक और पैर कप एक सपाट सतह पर उपकरण स्थिर हो जाएगा.
6) क्या पानी का पुनर्चक्रण किया जा सकता है?
पेगो: नहीं, यह एक खुला प्रकार का उपकरण है, पानी को पुनर्नवीनीकरण नहीं किया जा सकता है।कक्ष प्रकार के उपकरणविकल्प के लिए।
क्या आप साइट पर स्थापना सेवा प्रदान करेंगे?
पेगो: वास्तव में, उपकरण को साइट पर स्थापना सेवा की आवश्यकता नहीं होगी। उपकरण लगभग संपूर्ण रूप से भेज दिया जाएगा, उपयोगकर्ता को माल प्राप्त करने पर केवल सरल वायरिंग कनेक्शन बनाने की आवश्यकता है।
8) वारंटी अवधि क्या है? और हम बिक्री के बाद सेवा कैसे प्राप्त कर सकते हैं?
पेगो: वारंटी अवधि 12 महीने है जब उपयोगकर्ता माल प्राप्त करता है। 95% बिक्री के बाद की समस्याएं हमारी इंजीनियर टीम द्वारा दूरस्थ सेवा के माध्यम से हल की जा सकती हैं।ग्राहकों को समस्या की सूचना देने के बाद कार्यदिवस में 24 घंटे के भीतर प्रतिक्रिया प्राप्त होगी. हमारे अनुभव में, अधिकांश परेशानी हमारे इंजीनियर के मार्गदर्शन से दूर की जा सकती है, परेशानी का केवल एक छोटा सा हिस्सा भाग विफलता के कारण होता है,यह है क्योंकि हम ब्रांडेड घटकों का उपयोग, जो बेहतर प्रदर्शन और अच्छी विश्वसनीयता है. यदि भागों क्षतिग्रस्त, हम एक के लिए एक नया भेज देंगे बदलने के लिए, नए भागों वारंटी अवधि के भीतर निः शुल्क चार्ज किया जाएगा.और यह भी हमारे eigneer टीम सिखा देंगे कैसे क्षतिग्रस्त भागों को बदलने के लिए.
