उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संदर्भ मानक: | आईईसी 60529, आईईसी 61032, आईईसी 62196-1, आईईसी 61851-1 | उत्पाद का नाम: | परीक्षण जांच बी, संयुक्त परीक्षण उंगली, आईईसी परीक्षण जांच जांच |
|---|---|---|---|
| परीक्षण आईपी कोड: | IP2X | सामग्री: | इन्सुलेट सामग्री, स्टील |
| बल प्रयोग किया गया: | 0N, 10N, 20N, 30N, 40N, 50N | शिपमेंट: | डीएचएल या फेडेक्स द्वारा |
| प्रमुखता देना: | वाहन कनेक्टर परीक्षण उंगली,IEC61851-1 मानक परीक्षण उंगली,जीवित भागों का परीक्षण करें |
||
IEC61851-1 पहुंच का सत्यापन करने के लिए मानक परीक्षण उंगली वाहन कनेक्टर के भागों के लिए
1परिचय
मानक परीक्षण उंगली को IEC62196-1 के अनुसार सोकेट-आउटलेट और वाहन कनेक्टर्स के सक्रिय भागों तक पहुंच की जांच के लिए डिज़ाइन किया गया है।यह भी IP2X परीक्षण के लिए मानक IEC60529 में परीक्षण जांच बी या संयुक्त परीक्षण उंगली के रूप में कहा जाता है, जो IEC61851-1 मानक खंड 12 के अनुसार इनडोर उपयोग वाहन कनेक्टर, EV प्लग, EV सॉकेट का परीक्षण करने के लिए लागू हो सकता है।4.

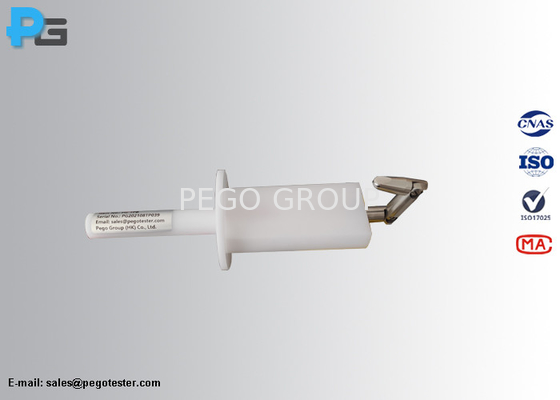

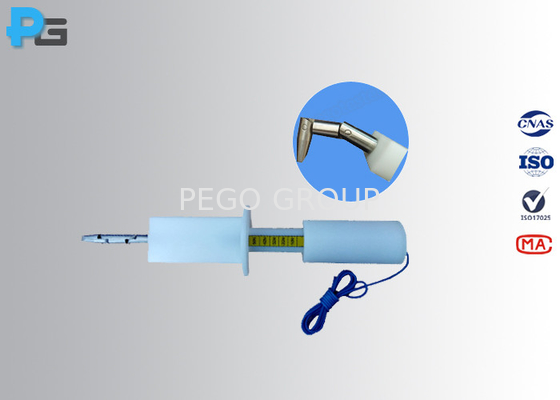

मानक परीक्षण उंगली में हैंडल और उंगली होती है, हैंडल इन्सुलेशन सामग्री से बना होता है और उंगली स्टील से बनी होती है। उंगली भाग में 2 जोड़ होते हैं,तो जोड़ों 90° के कोण के माध्यम से झुकने किया जा सकता है- जांच में 10 एन थ्रस्टर शामिल है, जिससे उपयोगकर्ता परीक्षण के दौरान सीधे बल लगा सकता है।और जांच एक तार के साथ आ जाएगा एक विद्युत संकेतक के साथ कनेक्ट करने के लिए अनुमति देने के लिए प्रासंगिक भागों के साथ संपर्क दिखाने के लिए.
2विनिर्देश
| मॉडल | पीजी-टीपीबी |
| संयुक्त बिंदु का आकार 1 | 30±0.2 |
| संयुक्त बिंदु का आकार 2 | 60±0.2 |
| उंगली की लंबाई | 80±0.2 |
| फिंगरटिप से बैफल का आकार | 180±0.2 |
| उंगलियों की उंगलियों से बना हुआ तनिक फिले | S4±005 |
| उंगली का व्यास | F12 0 -0.05 |
| बफ़ल का व्यास | एफ75±0.2 |
| बफ़ल की मोटाई | 5±05 |
| A-A अनुभाग का व्यास | Ф50 |
| A-A अनुभाग चौड़ाई | एफ20±0.2 |
| थ्रस्टर | 10N वैकल्पिक |
| परीक्षण आईपी ग्रेड | IP2X |
| मानक | IEC61032, IEC60529 |
3अक्सर पूछे जाने वाले प्रश्न
1) परीक्षा के दौरान हम कैसे बल प्रयोग कर सकते हैं?
पेगोः परीक्षण के दौरान बल लागू करने के लिए उपयोगकर्ता के लिए दो तरीके हैंः 1. उपयोगकर्ता अंतर्निहित थ्रस्टर के साथ परीक्षण जांच चुन सकते हैं, थ्रस्टर हैंडल में निर्मित है, बस हैंडल दबाएं,उचित बल लागू किया जा सकता है2. जांच बल लागू करने के लिए एक बल गेज के साथ काम कर सकते हैं। जांच हैंडल की पूंछ पर एक कनेक्टर के साथ विन्यस्त।
सामान्यतः परीक्षण के लिए प्रयुक्त अनुशंसित बल 10N होता है, लेकिन कुछ उत्पाद मानकों में, अनुशंसित बल 50N तक होगा।
2) जांच प्रणाली निरंतरता संकेत सर्किट से कैसे जुड़ी है?
पेगोः जांच एक निरंतरता इंगित सर्किट के साथ कनेक्ट करने के लिए एक तार के साथ आता है। उपयोगकर्ता खुद से निरंतरता इंगित सर्किट बना सकते हैं, या एक खरीद सकते हैंविद्युत संकेतपेगो से।
3) दैनिक जीवन में परीक्षण जांचों का भंडारण और रखरखाव कैसे करें?
पेगो: जांच एक सुरक्षात्मक मामले के साथ आते हैं, जब उपयोग में नहीं है, मामले में इसे जगह.
