उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संदर्भ मानक: | IEC60884-1 खंड 28.1.2 और चित्र 40 | विन्यास: | इन्सुलेटिंग प्लेट A और धातु भाग B |
|---|---|---|---|
| परीक्षण समय: | 60 मि | आवेदन: | असामान्य तापन के प्रति प्लग पिन प्रतिरोध के इंसुलेटिंग स्लीव्स की पुष्टि करें |
| काम करने की शक्ति: | AC220V±10%, 50/60 हर्ट्ज | शिपमेंट: | डीएचएल या फेडेक्स द्वारा |
| प्रमुखता देना: | आईईसी 60884-1 चित्र 40 उपकरण,अछूता आस्तीन गर्मी प्रतिरोध परीक्षक,प्लग पिन गर्मी प्रतिरोध परीक्षक |
||

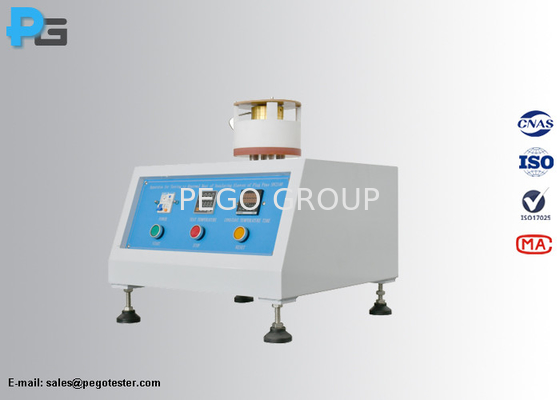

आईईसी 60884-1 चित्र 40 प्लग पिन के इन्सुलेटिंग आवरणों के असामान्य गर्मी प्रतिरोध के परीक्षण के लिए उपकरण
1परिचय
अछूता आवरणों के असामान्य गर्मी प्रतिरोध के परीक्षण के लिए उपकरण IEC6884-1 चित्र 40 और खंड 28 के अनुसार डिजाइन किया गया है।1.2, परीक्षण यंत्र में एक इन्सुलेटिंग प्लेट ए और एक धातु भाग बी शामिल है, जो प्लग पिन के इन्सुलेटिंग आवरणों के असामान्य हीटिंग प्रतिरोध को सत्यापित करता है।नमूनों को परीक्षण उपकरण में डाला जाता है, और सबसे प्रतिकूल क्षैतिज स्थिति में रखा जाता है, जब परीक्षण उपकरण स्थिर तापमान पर पहुंच जाता है और 3 घंटे तक बनाए रखा जाता है,फिर नमूना परीक्षण उपकरण से बाहर ले जाया जाता है और इसे कमरे के तापमान तक ठंडा करने दिया जाता है।, तब नमूनों के पिनों के इन्सुलेटिंग आवरणों को परिवेश के तापमान पर एक प्रभाव परीक्षण के अधीन किया जाता है और दृश्य निरीक्षण के अधीन किया जाता है,इन्सुलेटिंग आस्तीन को बिना अतिरिक्त आवर्धन के सामान्य या सही दृष्टि के साथ दिखाई देने वाले कोई दरार नहीं दिखाई देनी चाहिए, और इन्सुलेटिंग आस्तीन के आयामों को नहीं बदला जाना चाहिए था।
2. पैरामीटर
| इन्सुलेशन प्लेट A |
5 मिमी मोटाई, सपाट सतह बैकेलाइट या इपॉक्सी बोर्ड से बना व्यास प्लग के संलग्नक चेहरे के अधिकतम अनुमेय आयाम का दोगुना |
| धातु भाग बी |
लंबाई > 20 मिमी सामग्रीः पीतल 6 ए 2-पिन, 10 ए 3-पिन, 16 ए 3-पिन से लैस करें |
| इन्सुलेटिंग प्लेट और धातु भाग बी के बीच की खाई | 3±0.2 मिमी, पिन के चारों ओर हवा संवहन सुनिश्चित |
| थर्मोकपल और धातु भाग बी के सकारात्मक पक्ष के बीच की दूरी | 7±0.5 मिमी |
| थर्मोकपल | K प्रकार, डिजिटल तापमान मीटर के साथ |
| निरंतर तापमान समय | 0-9999h (पूर्वनिर्धारित) |
| कार्य शक्ति | AC220V±10%, 50/60Hz |
| आयाम और वजन | W400mm*D400mm*H450mm, लगभग 305KG |
