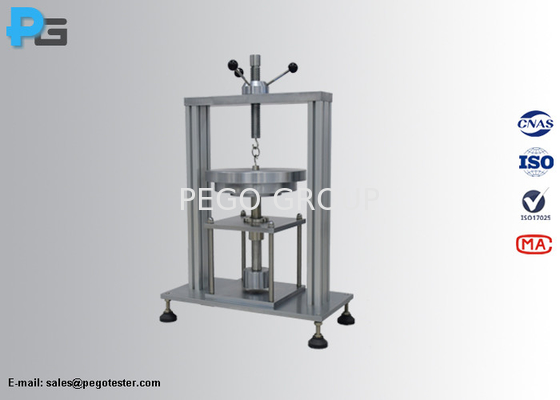

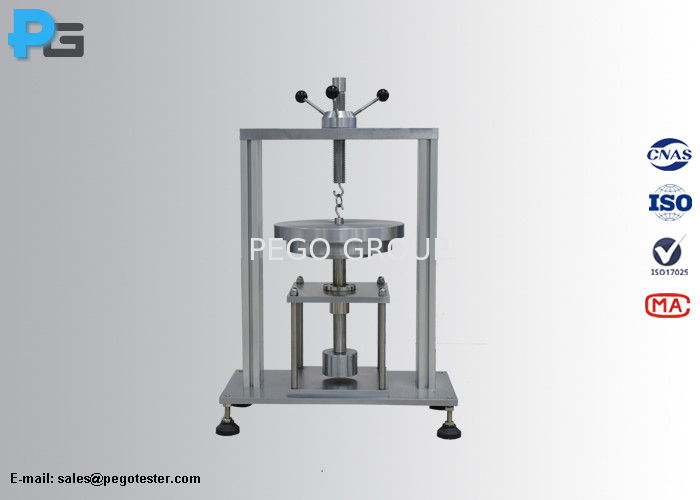

IEC 60884-1 चित्र 8 प्लग और सॉकेट-आउटलेट संपीड़न परीक्षण उपकरण

IEC 60884-1 चित्र 8 प्लग और सॉकेट-आउटलेट के यांत्रिक शक्ति की जांच के लिए प्लग और सॉकेट-आउटलेट संपीड़न परीक्षण उपकरण

1परिचय

संपीड़न परीक्षण यंत्र को IEC60884-1 खंड 24.5 के परीक्षण आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है, जो सोकेट-आउटलेट और प्लग की यांत्रिक शक्ति की जांच के लिए है। नमूना को स्थिति (a) में रखें।और 300N बल 1 मिनट के लिए लागू किया जाता हैइसके बाद नमूना को स्थिति (बी) में रखें और फिर से 300N बल के अधीन 1 मिनट के लिए।नमूना परीक्षण यंत्र से निकाल दिया जाता है और 15 मिनट के बाद इस मानक के अर्थ में कोई क्षति नहीं दिखनी चाहिए।.

संपीड़न परीक्षण उपकरण EC60884-1 खंड 10.1 और EN50075 खंड 13 के परीक्षण आवश्यकताओं को भी पूरा कर सकता है।1प्लग या पोर्टेबल सॉकेट-आउटलेट के नमूने को दो समतल सतहों के बीच 150N के बल के साथ 5 मिनट के लिए दबाया जाता है, बल से निकालने के बाद 15 मिनट के लिए नमूने की जांच की जाती है,इसमें ऐसी विकृति नहीं होनी चाहिए जिससे संबंधित मानक पत्रकों में दिखाए गए आयामों में अनुचित परिवर्तन हो, जो सुरक्षा सुनिश्चित करते हैं।.

2विनिर्देश
