उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| संदर्भ मानक: | IEC60884-1 खंड 24.4/चित्र 27 और खंड 30.4/चित्र 42 | आवेदन: | पिन-इन्सुलेटिंग स्लीव्स, प्लग और सॉकेट-आउटलेट, पावर केबल, लचीली केबल और डोरियाँ |
|---|---|---|---|
| गिरने की ऊँचाई: | 100 मिमी | वजन गिरना: | 100 ग्राम, 1000 ग्राम |
| प्रमुखता देना: | प्लग कम तापमान प्रभाव परीक्षण उपकरण,निम्न तापमान प्रभाव परीक्षण प्लग परीक्षक,IEC60884-1 चित्र 27 और चित्र 42 परीक्षक |
||

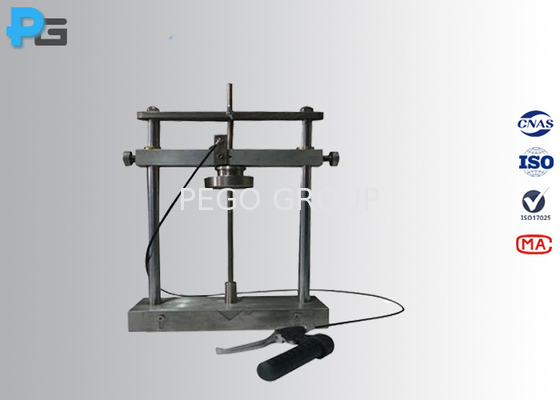

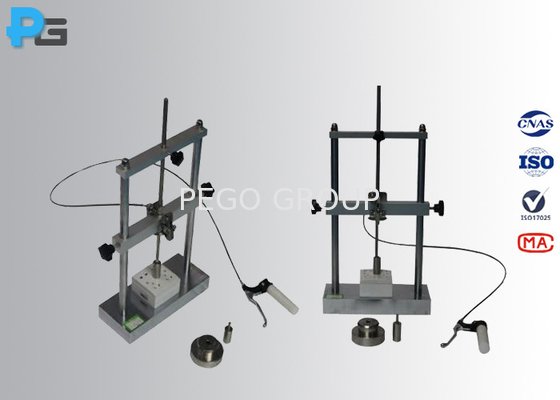

IEC60884-1 चित्रा 27 और चित्रा 42 पिन-इन्सुलेट सेल्फ्स, प्लग और सॉकेट-आउटलेट्स के परीक्षण के लिए निम्न तापमान प्रभाव परीक्षण उपकरण
1परिचय:
निम्न तापमान के प्रभाव परीक्षण उपकरण को IEC60884-1 खंड 24.4/चित्र 27 और खंड 30.4/चित्र 42, IEC60811-1-4 खंड 8 के अनुसार डिज़ाइन किया गया है।5, VDE0620, GB29514, GB2099.1 खंड 24.4 और 30.4 चित्र 27 और चित्र 42 और आदि।एक कम तापमान पर प्रभाव परीक्षण के लिए उपकरण कम तापमान कक्ष के साथ काम करना चाहिए और यह एक 40 मिमी मोटी स्पंज रबर पैड पर रखा जाना चाहिए.
इस यंत्र को 100 मिमी की ऊंचाई से 100 ग्राम या 1000 ग्राम के गिरने वाले वजन के साथ पिन-इज़ोलेटिंग आवरणों पर एक प्रभाव परीक्षण करना है।IEC60884-1 खंड 24 की परीक्षण आवश्यकताओं को पूरा करने के लिए कम तापमान पर प्लग और सॉकेट आउटलेट.4 और 30.4परीक्षण के बाद, सामान्य या सुधारित दृष्टि के साथ, अतिरिक्त आवर्धन के बिना, इन्सुलेटिंग आवरणों के कोई दरारें दिखाई नहीं देनी चाहिए और नमुने पर कोई क्षति नहीं दिखाई देनी चाहिए।
उपकरण भी कम तापमान पर पीवीसी इन्सुलेशन और शीट्स के साथ बिजली केबलों, लचीला केबलों और तारों पर 100 मिमी से एक प्रभाव परीक्षण कर सकते हैं,गिरते हुए वजन का द्रव्यमान केबल के कुल व्यास से निर्धारित होता है (नीचे तालिका 1 और तालिका 2 देखें), परीक्षण IEC60811-1-4 खंड 8.5 और चित्र 1 के परीक्षण आवश्यकताओं को पूरा कर सकता है। परीक्षण के बाद,अतिरिक्त आवर्धन के बिना सामान्य या सही दृष्टि के साथ इन्सुलेटिंग शीट्स के कोई दरारें दिखाई नहीं देनी चाहिए.
2विनिर्देश:
| मॉडल | पीजी-एलटीआई-1 | पीजी-एलटीआई-2 |
| कार्यस्थल | 1 | 1 |
| वजन में गिरावट | 100 ग्राम, 1000 ग्राम | 100 ग्राम, 200 ग्राम, 300 ग्राम, 400 ग्राम, 500 ग्राम, 600 ग्राम, 750 ग्राम, 1000 ग्राम, 1250 ग्राम, 1500 ग्राम |
| गिरने वाली टक्कर की ऊंचाई | 100 मिमी | 100 मिमी |
| इस्पात ब्लॉक | Φ20, निचला आर्कः R300, 100 ग्राम | |
| शांत समय |
> 24 घंटे पिन-इन्सॉलेटिंग आस्तीन के लिए प्लग और सॉकेट आउटलेट के लिए >16 घंटे |
>16 घंटे |
| परीक्षण तापमान | (-15±2) °C | पीवीसी यौगिक के प्रकार के अनुसार |
| इस्पात समर्थन | मोटाईः 40 मिमी, वजनः 10±1 किलो | |
| रिलीज़ मोड | मैनुअल, मैकेनिकल रिलीज़ | |
| मानक के अनुरूप | IEC60884-1 खंड 24.4 और 30.4, चित्र 27 और 42 | IEC60811-1-4 खंड 8.5 और चित्र 1 |
