| Reference standard: | IEC60320-1 figure 3 and figure 4 and clause 16 | Application: | for verifying the maximum and minimum withdrawal force of appliance inlet/plug connector |
|---|---|---|---|
| Maximum force: | 50N, 60N | Minimum force: | 1.5N, 2N |
| Heating temperature: | R.T.~180℃ | Working power: | AC220V/50Hz |
| प्रमुखता देना: | अधिकतम खींच बल परीक्षण उपकरण,IEC60320-1 उपकरण युग्मक परीक्षण उपकरण,उपकरण युग्मक परीक्षण उपकरण |
||

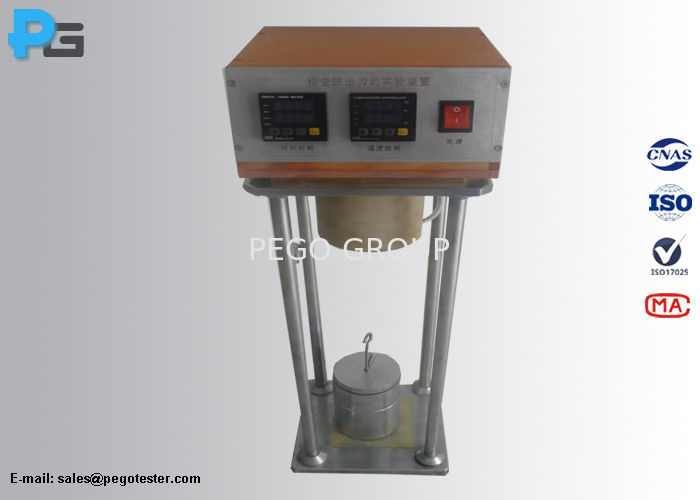

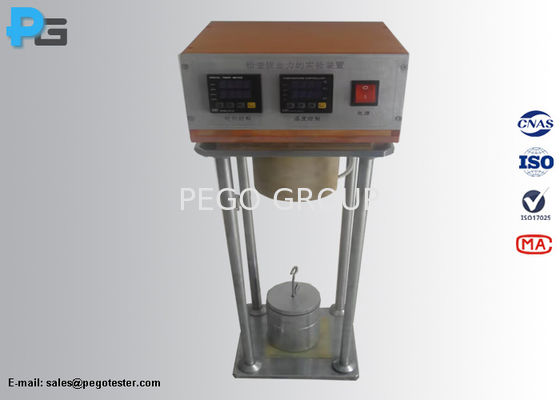

IEC60320-1 उपकरण युग्मन अधिकतम और न्यूनतम खींच बल परीक्षण उपकरण / उपकरण युग्मन युग्मन की खींच बल की जांच के लिए उपकरण
1परिचय
he appliance couplers withdrawal force testing equipment is designed according to IEC60320-1 figure 3 and figure 4 and clause 16 for verification of the maximum withdrawal force of appliance inlet/plug connector, न्यूनतम खींचने के बल को प्रत्येक व्यक्तिगत कनेक्टर/उपकरण में परीक्षण पिन गेज डालने से सत्यापित किया जाता है। उपकरण में नियंत्रण कैबिनेट, माउंटिंग प्लेट, हीटिंग डिवाइस,उपकरण के इनलेट/प्लग कनेक्टरउपकरण के फ्रेम की ऊंचाई 550 मिमी है और दो स्तंभों की अक्षों के बीच की दूरी 150 मिमी है।उपकरण के इनलेट/प्लग कनेक्ट कठोर स्टील से बना है 0 से अधिक न होने वाली असमानता के साथ.8mm.
2विनिर्देश
| मल्टी-पिन गेज (अधिकतम खींच बल परीक्षण के लिए) | कनेक्टर/उपकरण के आउटलेट की मानक शीट के अनुसार |
| एकल पिन गेज (न्यूनतम खींचने बल परीक्षण के लिए) | कनेक्टर/उपकरण के आउटलेट की मानक शीट के अनुसार |
| हीटिंग तापमान | आर.टी. ~180°C (पूर्व-सेट करने योग्य) |
| द्रव्यमान विन्यास (अधिकतम खींचने बल) | 50N, 60N |
| द्रव्यमान विन्यास (न्यूनतम खींचने बल) | 1.5N*1, 2N*1 |
| कार्य शक्ति | AC220V±10%/50-60Hz |
| कार्य की स्थिति | तापमानः 5-35°C, आर.एच.: 30%~90% |
| आयाम और वजन | W400mm*D300mm*H800mmm/40KG |
3तालिका 5 - अधिकतम और न्यूनतम वापसी बल
| कनेक्टर/उपकरण के आउटलेट का प्रकार | खींचने का बल (एन) | |
|
16.2 बहु-पिन गेज अधिकतम |
16.3 सिंगल-पिन गेज न्यूनतम |
|
| 0.2A, 2.5A, 6A और 10A | 50 | 1.5 |
| 16A | 60 | 2 |
4आंकड़ा
