उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
संदर्भ मानक: | GB40876 अनुलग्नक A | सामग्री: | 10Cr17 (SUS430), 0Cr18Ni9 (0Cr19Ni9, SUS304) |
---|---|---|---|
परीक्षण बर्तनों का व्यास: | 325mm, 425mm, 525mm, 630mm | विन्यास: | पलकों |
प्रमुखता देना: | परीक्षण के लिए मानक पैन,जीबी 40876 स्टेनलेस स्टील मानक पैन |

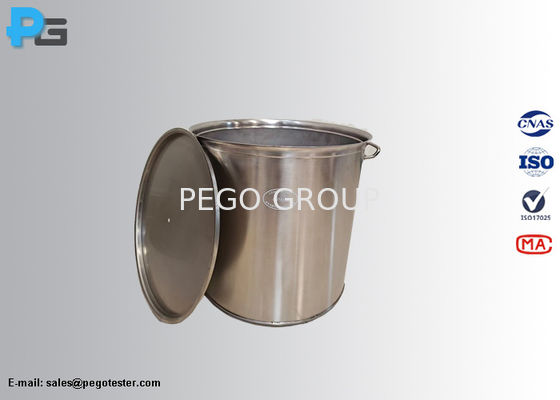

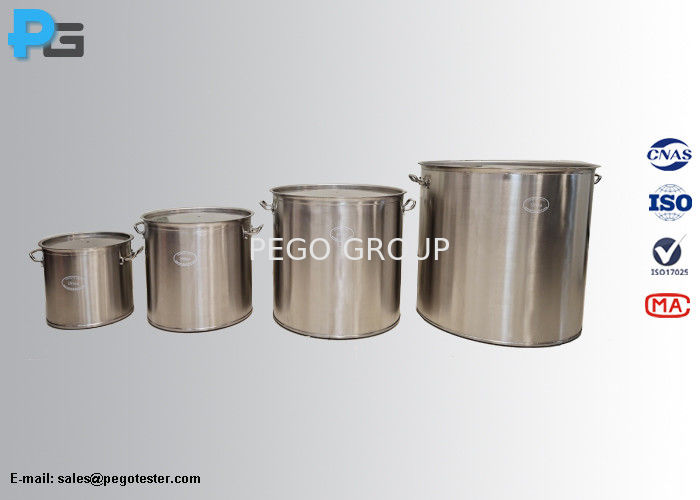

GB 40876 वाणिज्यिक प्रेरण कुकरों की ऊर्जा दक्षता और ऊर्जा दक्षता ग्रेड के परीक्षण के लिए स्टेनलेस स्टील मानक पैन
1परिचय
स्टेनलेस स्टील के मानक पैनों को वाणिज्यिक प्रेरण कुकरों की ऊर्जा दक्षता और ऊर्जा दक्षता ग्रेड का मूल्यांकन करने के लिए GB40876 अनुलग्नक A के अनुसार डिज़ाइन किया गया है।मानक पैनों का आधार 10Cr17 (SUS430) स्टेनलेस स्टील से बना है, मानक पैनों की दीवार और ढक्कन 0Cr18Ni9 (0Cr19Ni9, SUS304) स्टेनलेस स्टील से बने होते हैं। मानक पैनों का आधार उत्तल नहीं होना चाहिए,पैन के आधार की खोखलापन 0 से अधिक नहीं होना चाहिएपैन के शरीर और ढक्कन की सतह चिकनी होनी चाहिए और तेज किनारों को गूंगा होना चाहिए।
गैर-एकीकृत फ्लैट-टॉप कुकरों के परीक्षण के लिए GB40876 चित्र A.1 और चित्र A.2 के अनुसार डिजाइन किए गए मानक पैन और No.1 ढक्कन लागू किए जाते हैं। GB40876 चित्र A के अनुसार डिजाइन किए गए No.2 ढक्कन।3 गैर-एकीकृत घुमावदार कुकरों के परीक्षण के लिए निर्माताओं द्वारा प्रदान किए गए मानक पैनों के साथ काम करना है.
2विनिर्देश
मानक भाग (चित्र A.1) | ||||||||
नहीं. | ए/एमएम | बी/मिमी | एच/एमएम | टीb/एमएम | टीh/एमएम | आरअ/एमएम | आरb/एमएम | Hअ/एमएम |
1 | 325 | 299 | 300 | 3.0 | 1.2 | 16.6 | 13.8 | 26.5 |
2 | 425 | 399 | 400 | 3.0 | 1.2 | 17.0 | 13.8 | 30.0 |
3 | 525 | 499 | 500 | 3.0 | 1.2 | 17.6 | 13.8 | 30.0 |
4 | 630 | 599 | 600 | 3.0 | 1.2 | 18.0 | 13.8 | 22.5 |
|
नंबर 1 ढक्कन (चित्र A.2) | ||||
नहीं. | डी/मिमी | D1/एमएम | टी/एमएम | एच/एमएम |
1 | 325 | 298.5 | 0.8 | 17.5 |
2 | 425 | 398.5 | 1.0 | 20.5 |
3 | 525 | 498.5 | 1.2 | 19.5 |
4 | 630 | 597.5 | 1.2 | 21.5 |
|
नंबर 2 ढक्कन (चित्र A.3) | ||
नहीं. | डी/मिमी | टी/एमएम |
1 | 200 | 1 |
2 | 250 | |
3 | 300 | |
4 | 350 | |
5 | 400 | |
6 | 450 | |
7 | 500 | |
8 | 550 | |
9 | 600 | |
10 | 650 | |
11 | 700 | |
12 | 800 | |
13 | 900 | |
14 | 1000 | |
15 | 1100 | |
|
