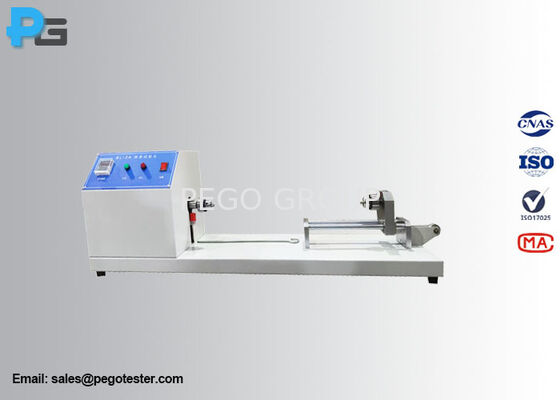

एनामेल्ड राउंड वायर पीयर टेस्ट उपकरण
1.परिचय
एनामेल्ड राउंड वायर पीयर टेस्ट उपकरण IEC60851-3 क्लॉज 6.5 फिगर 6 और जीबी/टी4074.3 क्लॉज 6.5 फिगर 6 के अनुसार डिजाइन किया गया है। इसका उपयोग 1.000 मिमी से अधिक नाममात्र कंडक्टर व्यास के साथ एनामेल्ड गोल तारों के फिल्म आसंजन गुणों का परीक्षण करने के लिए किया जाता है।
तार का एक सीधा टुकड़ा परीक्षण उपकरण में रखा जाएगा जिसमें एक ही धुरी पर 500 मिमी की दूरी पर दो फिक्सिंग डिवाइस होंगे। इनमें से एक घूमने के लिए स्वतंत्र है। दूसरे को अक्षीय रूप से विस्थापित नहीं किया जा सकता है और घूमने वाले तार पर तनाव लागू करने के लिए लोड किया जाता है। स्क्रैपर का दबाव कोटिंग को हटाने और कंडक्टर सामग्री की एक महत्वपूर्ण मात्रा को हटाए बिना कोटिंग/कंडक्टर इंटरफ़ेस पर एक साफ चिकनी सतह छोड़ने के लिए पर्याप्त होगा। कोटिंग को हटाने का काम फ्लेक्सिंग उपकरणों से लगभग 10 मिमी से शुरू होगा। कोटिंग डिवाइस को 60r/मिनट और 100r/मिनट के बीच की गति से तब तक चलाया जाएगा जब तक कि प्रासंगिक मानक में निर्दिष्ट क्रांतियों की संख्या R तक नहीं पहुंच जाती।
2.विनिर्देश
|
घूमने की गति |
80±5आर/मिनट |
|
परीक्षण की लंबाई |
500 मिमी |
|
समय घुमाएँ |
1-999आर सेटटेबल |
|
खुरचनी |
IEC60851-3 चित्र 7 के अनुसार डिज़ाइन किया गया |
|
वज़न |
हुक 5N*1, 15N*1, 20N*1, 25N*1, 30N*1 शामिल है |
|
इनपुट शक्ति |
एसी 220V±10% 50Hz |
|
बिजली की खपत |
<150W |
|
आयाम और वजन |
L1200*W2200*H3500mm/35KG |
3.छिलका परीक्षण के लिए लोड करें
|
नाममात्र कंडक्टर व्यास मिमी |
लोड एन |
|
|
ऊपर |
तक एवं सम्मिलित है |
|
|
1.000 |
1.400 |
25 |
|
1.400 |
1.800 |
40 |
|
1.800 |
2.240 |
60 |
|
2.240 |
2.800 |
100 |
|
2.800 |
3.550 |
160 |
|
3.550 |
4.500 |
250 |
|
4.500 |
5.000 |
400 |
4. चित्र
