उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | आईईसी 60851-3 | निकला हुआ किनारा व्यास: | Ø180मिमी और Ø260मिमी |
|---|---|---|---|
| बांह की लंबाई तक झुकना: | 300 मिमी और 400 मिमी | झुकने वाले हाथ का घूमने का कोण: | > 180° |
| बिजली की आपूर्ति: | 220V/50HZ | ||
| प्रमुखता देना: | IEC60851-3 आयताकार तार घुमावदार उपकरण,आयताकार तार मंडल घुमाव परीक्षण उपकरण |
||

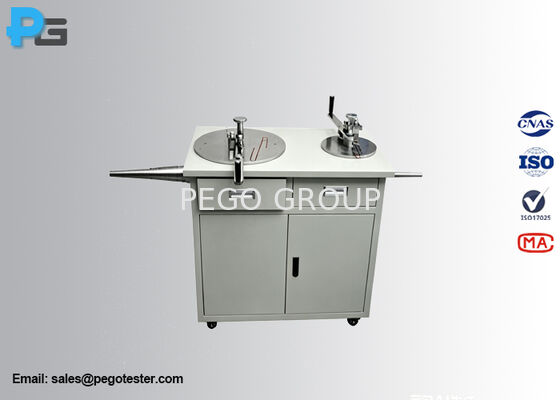

आरआयताकारवायर मैंड्रेल वाइंडिंग परीक्षण उपकरण
1.परिचय
आयताकार तार खराद का धुरा घुमावदार परीक्षण उपकरण IEC60851-3 खंड 6.2.2 चित्र 4 और GB/T4074.3 खंड 6.2.2 चित्र 4 के अनुसार डिज़ाइन किया गया है। यह 1.60 मिमी या उससे कम के नाममात्र कंडक्टर व्यास वाले विभिन्न आयताकार तारों के घुमावदार परीक्षण के लिए उपयुक्त है - जिसमें तामचीनी आयताकार तार, कागज-अछूता आयताकार तार, ग्लास-फाइबर-अछूता आयताकार तार, और फिल्म-लिपटे तार - साथ ही संबंधित तांबा भी शामिल है। और एल्यूमीनियम आयताकार तार।
लगभग 400 मिमी लंबाई के तार के एक सीधे टुकड़े को एक लम्बी एस-आकार बनाने के लिए संबंधित मानक में दिए गए व्यास के एक पॉलिश किए गए खराद के चारों ओर 180 डिग्री के माध्यम से दो दिशाओं में मोड़ा जाएगा। यू-आकार के मोड़ों के बीच का सीधा हिस्सा कम से कम 150 मिमी होना चाहिए। यह सुनिश्चित करने के लिए ध्यान रखा जाना चाहिए कि नमूना एक समान मोड़ से मुड़े या अलग न हो।
2.विनिर्देश
|
घुमावदार मेजबान |
1अनुसूचित जनजाति फ़्लैटवाइज़ वाइंडिंग के लिए होस्ट (मोटाई पर) |
2रा एजवाइज वाइंडिंग के लिए होस्ट (चौड़ाई पर) |
|
निकला हुआ किनारा व्यास |
Ø180 मिमी |
Ø260 मिमी |
|
बांह की लंबाई तक झुकना |
300 मिमी |
400 मिमी |
|
झुकने वाले हाथ का घूमने का कोण |
>180° |
|
|
परीक्षण छड़ी |
चरणबद्ध छड़ें: 3 पीसी (जिसमें 36 अलग-अलग गोलाकार व्यास शामिल हैंØ4-Ø60 मिमी, मैंड्रेल (मानक व्यास): 62 पीसी,Ø4-Ø80 मिमी |
|
