उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | आईईसी 60851-3 | नमूने की लंबाई: | 1मी |
|---|---|---|---|
| बसंती गति: | 7±0.5r/मिनट | घुमावों की संख्या: | 5.5 (एनईएमए मानक: 3 मोड़) |
| बिजली की आपूर्ति: | AC220V, 10%, 50 हर्ट्ज | ||
| प्रमुखता देना: | 7r/min घुमावदार तारों की स्प्रिंगनिटी परीक्षण उपकरण,1 मीटर घुमावदार तारों की स्प्रिंगनेस टेस्टिंग उपकरण,IEC60851-3 स्प्रिंगनिटी परीक्षण उपकरण |
||

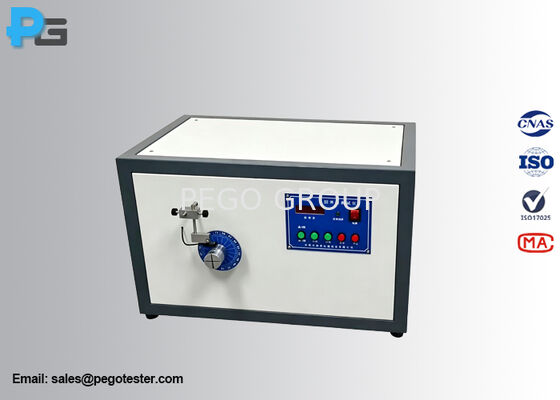

मैंईसी60851-3 वाइंडिंग वायर स्प्रिंगनेस टेस्ट उपकरण
1.परिचय
घुमावदार तारों की स्प्रिंगनेस परीक्षण उपकरण IEC60851-3 खंड 5.2 चित्र 1 और चित्र 2 और GB/T4074.3 खंड 5.2 के अनुसार डिज़ाइन किया गया है। इसका उपयोग 0.080 मिमी से लेकर 1.600 मिमी सहित नाममात्र कंडक्टर व्यास वाले गोल तार की स्प्रिंगनेस का परीक्षण करने के लिए किया जाता है।
सिद्धांत:
तार का एक सीधा टुकड़ा एक व्यास के साथ एक खराद के चारों ओर पांच बार लपेटा जाता है और संबंधित मानक में निर्दिष्ट तार पर लागू तनाव के तहत होता है। उस कोण का पाठ्यांक जिससे पांच घुमावों का सिरा पीछे हटता है, स्प्रिंगनेस का माप है।
2.विनिर्देश
|
नमूने की लंबाई |
1मी |
|
बसंती गति |
7±0.5r/मिनट |
|
डायल |
72 समान दूरी वाले डिवीजन, चित्र 1 के अनुसार डिज़ाइन किए गए |
|
वज़न |
तालिका 2 देखें |
|
खराद का धुरा |
तालिका 1 देखें |
|
एलईडी डिस्प्ले मान और डायल पर मान के बीच विचलन |
≤1° |
|
घुमावों की संख्या |
5.5 (एनईएमए मानक: 3 मोड़) |
|
बिजली की आपूर्ति |
AC220V±10%, 50Hz |
|
बिजली की खपत |
<80W |
|
परिचालन लागत वातावरण |
तापमान: 0-40℃, सापेक्ष आर्द्रता: ≤85% |
|
आयाम और वजन |
L500*W335*300mm/25KG |
3.तालिका 1 स्प्रिंगनेस के लिए मैंड्रेल
|
मैंड्रेल व्यासएमिमी |
आयामबी मिमी |
|||||
|
ए |
बी |
सी |
डी |
ई |
एफ |
|
|
5 |
6.0 |
7.5 |
32 |
0.30 |
0.05 |
0.13 |
|
7 |
6.0 |
9.0 |
34 |
0.40 |
0.07 |
0.18 |
|
10 |
6.0 |
9.0 |
34 |
0.60 |
0.10 |
0.25 |
|
12.5 |
6.0 |
9.0 |
40 |
0.80 |
0.14 |
0.35 |
|
19 |
10.0 |
11.0 |
45 |
1.20 |
0.20 |
0.50 |
|
25 |
12.5 |
12.5 |
45 |
2.00 |
0.28 |
0.70 |
|
37.5 |
12.5 |
14.5 |
47 |
2.40 |
0.40 |
1.00 |
|
50 |
12.5 |
17.5 |
50 |
3.00 |
0.80 |
2.00 |
|
ए:खांचे के तल पर, यदि प्रदान किया गया हो बी: चित्र 2 देखें |
||||||
4.तालिका 2 वजन
|
वजन (एन) |
0.25 |
0.50 |
1.0 |
2.0 |
4.0 |
8.0 |
12.0 |
15.0 |
|
शुद्धता± |
0.02 |
0.05 |
0.1 |
0.2 |
0.4 |
0.8 |
1.0 |
1.0 |
